YSHIELD HNG80 - Profesjonalna tapeta ekranująca pola elektromagnetyczne (88 dB) do budowy klatek Faradaya pomieszczeń.

Charakterystyka

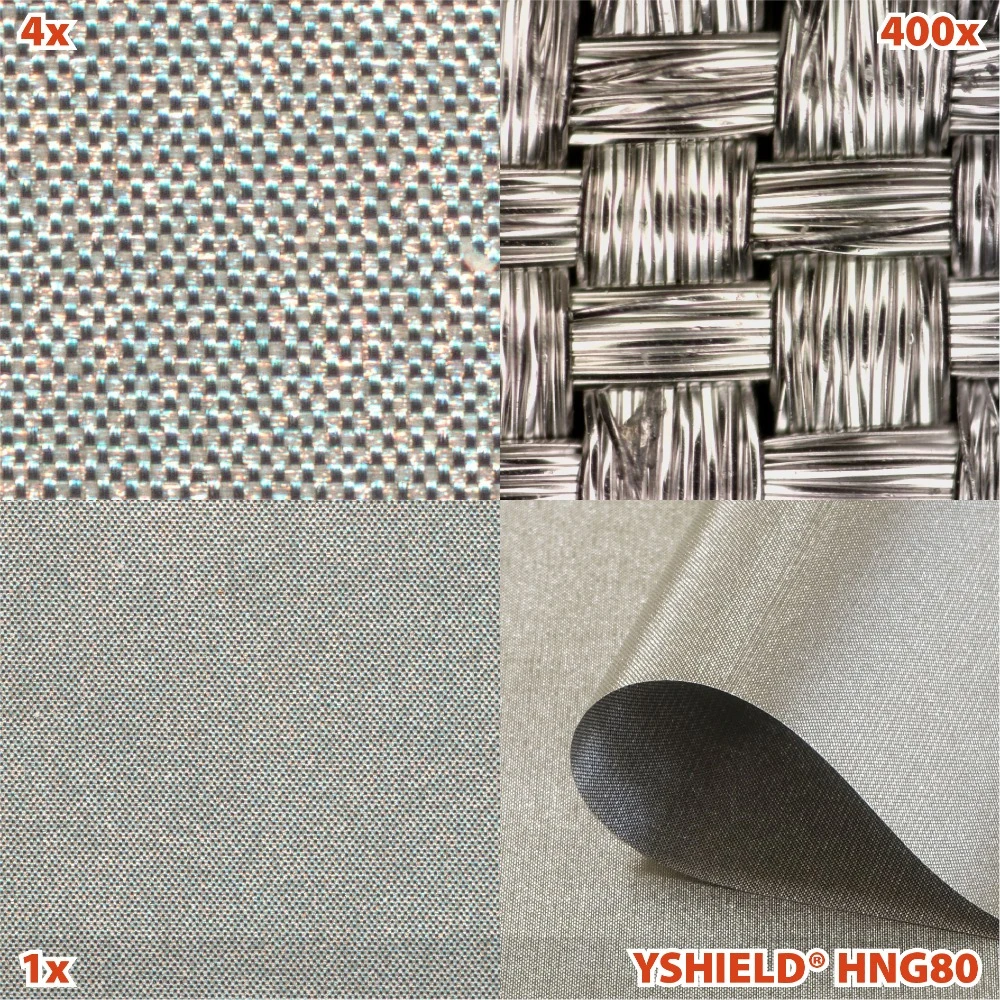

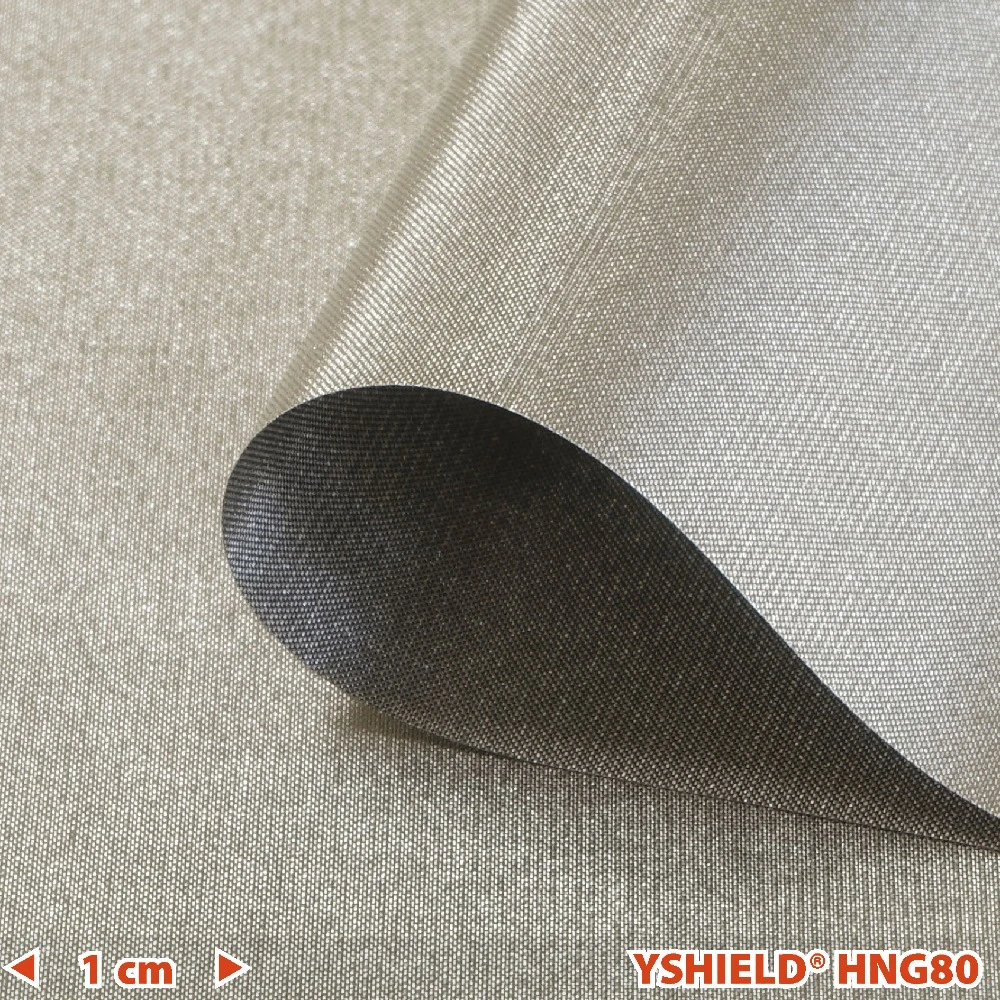

HNG80 to metalizowana siatka poliestrowa o wysokiej skuteczności ekranowania do budowy klatek Faradaya pomieszczeń. Sprawdzona w zastosowaniach rządowych i wojskowych (TEMPEST/SCIF), ochrony infrastruktury krytycznej, finansowych i laboratoryjnych – teraz dostępna również dla użytkowników prywatnych.

Dane techniczne

• Szerokość: 90 cm
• Tłumienie: 88 dB (99,99999984%) dla 1 GHz; pełne charakterystyki od 40/600 MHz do 40 GHz dostępne w galerii produktu oraz w raportach z pomiarów w sekcji "Pliki do pobrania" poniżej.
• Grubość materiału: 0,075 mm
• Ciężar właściwy: 70 g/m²
• Kolor: szary / brąz
• Wytrzymałość na rozciąganie: 90 lbf
• Skład: poliester, miedź, nikiel
• Rezystancja powierzchniowa: 0,02 Ω/sq. (rezystancja kwadratowa)

Zamawianie

• Sprzedaż na metry bieżące:
  • minimalna długość: 1 mb
  • krok co 0,1 mb,
  • maksymalna długość rolki: 100 mb.
• ⚠ Uwaga: materiał jest cięty na wymiar, dlatego nie podlega zwrotowi.
• Wskazówka: zamów próbkę materiału, aby sprawdzić właściwości przed zakupem większej ilości.
• Duże zamówienia? Przy ilości 100 mb i więcej naliczamy automatyczny rabat – aktualna cena widoczna w sekcji „Cena zależna od ilości” poniżej ceny produktu.

Instrukcja montażu

• Klejenie na zakładkę 5–10 cm,
• Polecany klej: PSA oraz gładzik FVR10
• Zakładki dodatkowo zabezpiecz taśmą HNX50 lub HNX100 dla maksymalnej skuteczności
• Montaż na płaskich, dobrze przygotowanych powierzchniach (jeśli chłonne - zagruntowanych GK5).
• Możliwe układanie luźne (np. pod podłogą)

Uziemienie

Powierzchnie pokryte materiałami ekranującymi są przewodzące i stanowią tzw. części przewodzące obce. Zgodnie z zasadami bezpieczeństwa należy je uziemić, czyli połączyć z systemem połączeń wyrównawczych instalacji elektrycznej. Uziemienie dodatkowo redukuje pola elektryczne pochodzące od przewodów i urządzeń znajdujących się za ekranowaną powierzchnią.

Zalecamy oferowane przez nas akcesoria uziemienia.

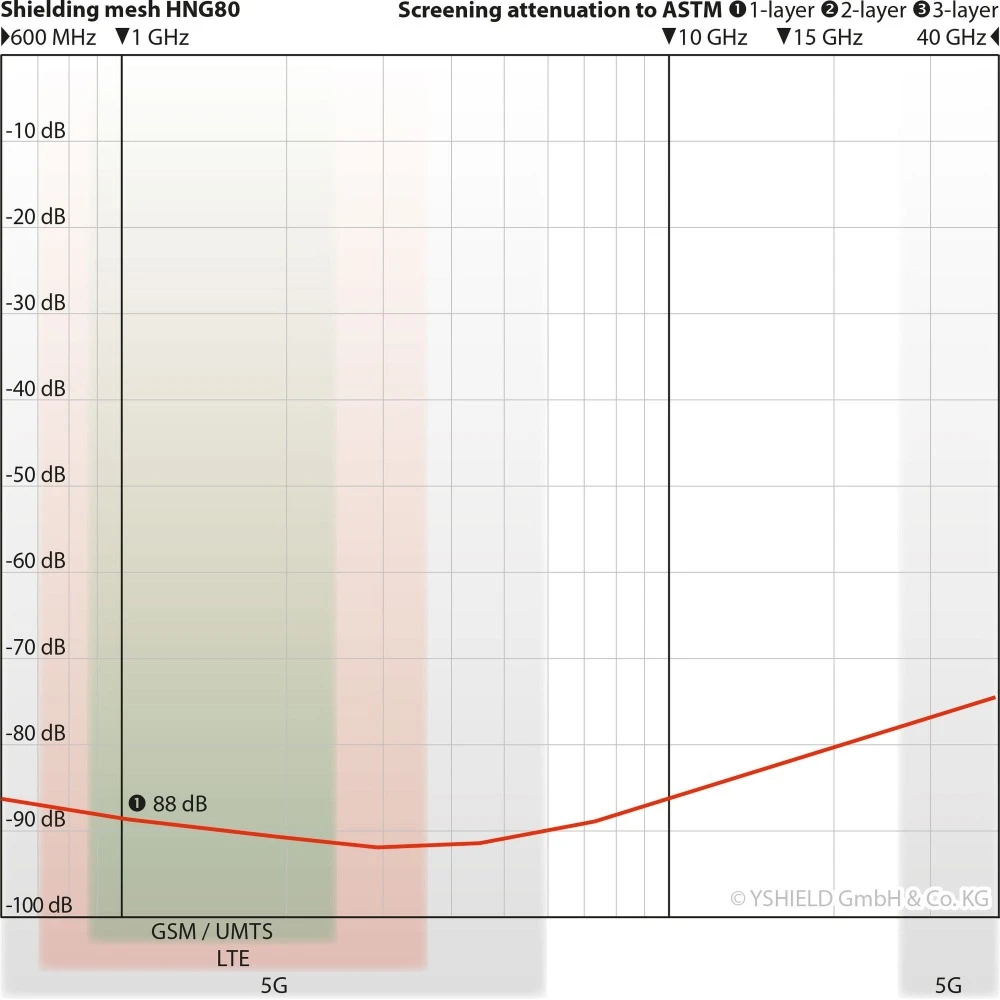

Charakterystyki skuteczności tłumienia do 40 GHz, w tym 5G

Firma YSHIELD dysponuje własnym profesjonalnym laboratorium EMC, w którym każdy materiał jest poddawany pomiarom skuteczności ekranowania oraz bieżącej kontroli jakości. Następnie ten sam materiał jest weryfikowany pomiarowo w niezależnym laboratorium zewnętrznym.

Raporty z obu badań, wykonanych zgodnie z międzynarodowymi normami IEEE Std 299-2006 i/lub ASTM D4935-10, są publikowane w sekcji „Pliki do pobrania” poniżej. Pomiary obejmują szeroki zakres częstotliwości – od 600 MHz do 40 GHz – w tym wszystkie pasma wykorzystywane przez technologię 5G.

Skuteczność w zakresie częstotliwości 5G

Technologia 5G wykorzystuje dwa zakresy częstotliwości:

• FR1 (600 MHz – 6 GHz) – w Europie pasma z zakresu 700 - 2600 MHz oraz 3,4–3,8 GHz,
• FR2 (24 GHz – 40 GHz) – w Europie pasmo 24,5–26,5 GHz.

Materiały YSHIELD zapewniają wysoką skuteczność tłumienia w obu tych zakresach. Potwierdzają to publikowane  charakterystyki – szare obszary oznaczone jako „5G” na wykresach obrazują poziom ekranowania w zakresach FR1 i FR2.
