YShield HNX100 | Taśma ekranująca PEM do połączeń | szer. 100 mm | 50 mb

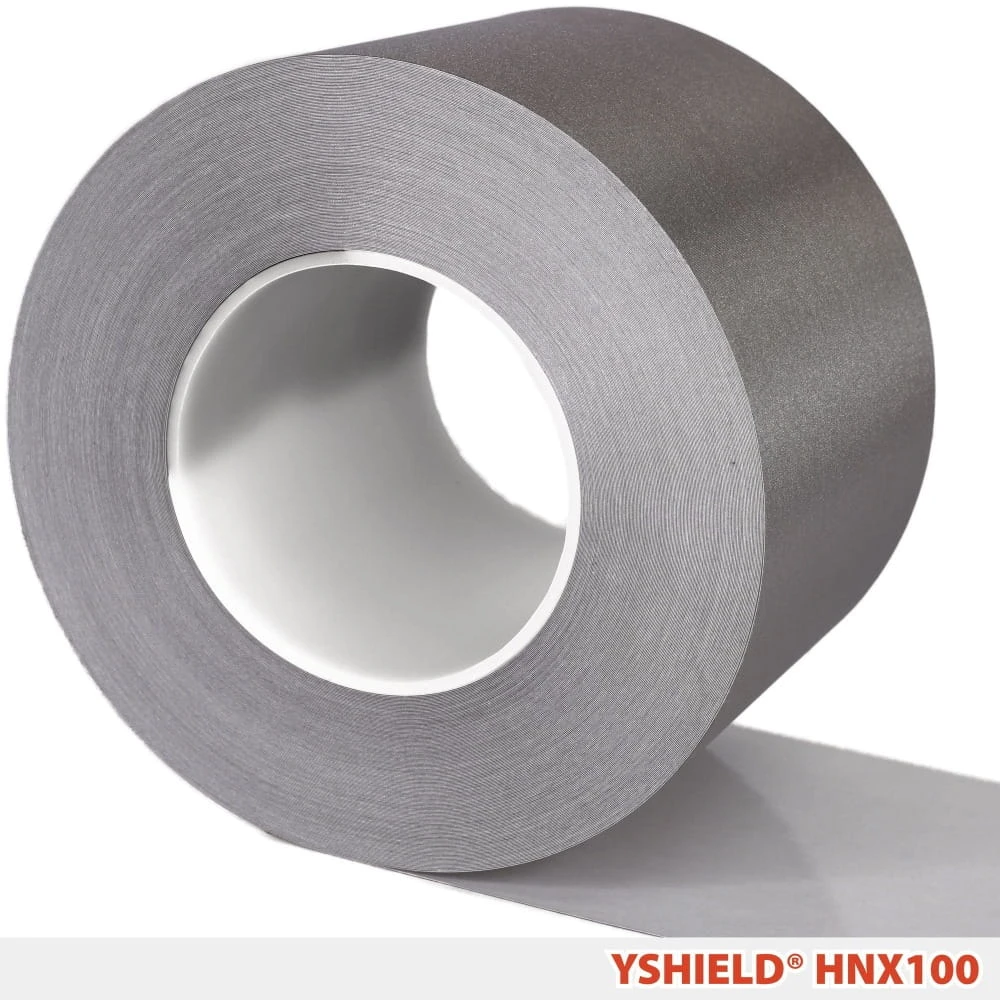

YSHIELD® HNX100 to samoprzylepna taśma ekranująca przeznaczona do optymalizacji skuteczności ekranowania elektromagnetycznego w konstrukcjach typu klatka Faradaya – zarówno w pomieszczeniach, jak i obudowach wykonanych z materiałów ekranujących (tapety, włókniny, siatki, membrany itp.).

Idealna do uszczelniania połączeń między pasami materiałów, szczelin, otworów oraz miejsc styku z ramami filtrów, falowodami, panelami wejścia/wyjścia, drzwiami i oknami ekranowanymi.

W porównaniu z gładkimi taśmami metalowymi (miedź, aluminium), taśma HNX100 zapewnia znacznie wyższą skuteczność ekranowania dzięki zastosowaniu tkaniny o chropowatej powierzchni oraz przewodzącego kleju akrylowego o wysokiej sile przylegania.

Dane techniczne YSHIELD® HNX100

• Skuteczność tłumienia: 76 dB (99,9999975%) przy częstotliwości 1 GHz

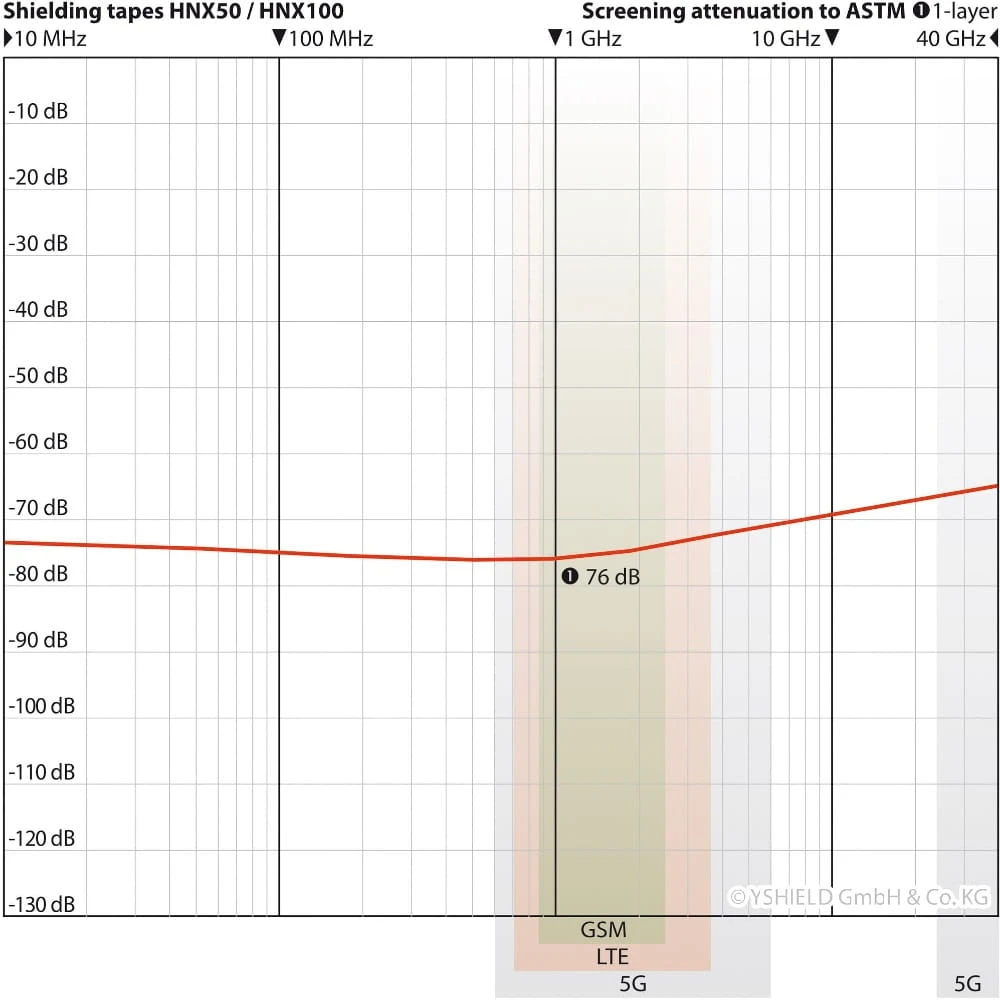

• Pełna charakterystyka tłumienia w zakresie 10 MHz – 40 GHz wg. ASTM D4935-10 zobrazowana w galerii produktu; raporty z pomiaru dostępne w sekcji "Pliki do pobrania" poniżej
• Długość rolki: 50 mb
• Szerokość: 100 mm
• Grubość: 0,11 mm
• Zalecane narzędzie do aplikacji: gładzik FVR10
• Materiały: poliester, miedź, nikiel.
• Klej akrylowy, przewodzący, o wysokiej sile przylegania

Optymalizacja skuteczności ekranowania klatki Faradaya przy pomocy taśm ekranujących

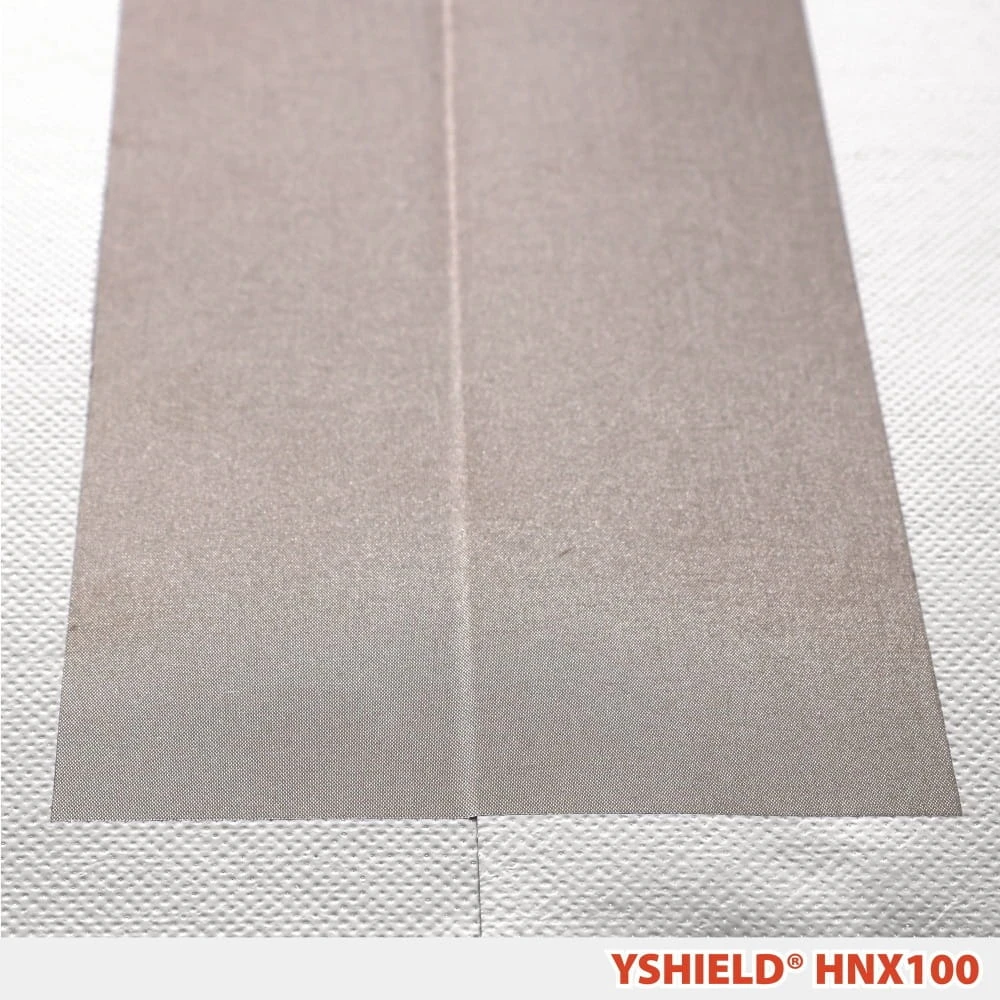

Na dużych powierzchniach, dla zachowania wysokiej skuteczności ekranowania, pasy materiału powinny zachodzić na siebie na zakładkę. W zależności od charakterystyki użytego materiału oraz kleju, w miejscu zakładki powstaje jednak niewielka szczelina, przez którą promieniowanie elektromagnetyczne może przenikać.

Dla klatek Faradaya (pomieszczeń, obudów), w których wymagana skuteczność ekranowania wynosi nie więcej niż 40 dB*, sama zakładka materiału o szer. 5-10 cm zwykle jest wystarczająca.

Aby jednak uzyskać wysokie skuteczności tłumienia oferowane przez materiały SAFEBUILD® A190, U230, K150, czy A300-HEMP konieczne jest zastosowanie taśmy ekranującej, która elektromagnetycznie uszczelnia połączenie. Rozwiązanie to jest standardem w profesjonalnych aplikacjach EMC.

Do takich połączeń, często wykorzystywane są taśmy miedziane lub aluminiowe wykorzystujące kleje określane jako „elektrycznie przewodzące”. Termin ten sugeruje, że warstwa kleju przewodzi tak samo dobrze jak sam materiał, co za tym idzie, równie skutecznie ekranuje. W rzeczywistości jednak kleje "elektrycznie przewodzące" to jedynie kleje "elektrycznie kontaktowe" - zawierają mikroskopijne cząstki węgla lub metalu, które przy odpowiednim docisku zapewniają kontakt elektryczny - dużo gorszy jednak od przewodności samego materiału i niewystarczający by gwarantować skuteczne ekranowanie.

Aby opracować optymalny materiał dla połączeń, firma YShield przeprowadziła szereg testów, których wyniki poniżej prezentujemy:

1. SAFEBUILD® A190 ciągły materiał bez połączeń / zakładki. Tłumienie: 112 dB
2. SAFEBUILD® A190 – dwa arkusze sklejone na zakładkę. Tłumienie: 61 dB
3. SAFEBUILD® A190 z taśmą EMC (znany producent zewnętrzny). Tłumienie: 70 dB
4. SAFEBUILD® A190 z taśmą aluminiową dostępną komercyjnie. Tłumienie: 68 dB
5. SAFEBUILD®A190 z taśmą ekranującą YSHIELD® HNX50. Tłumienie: 111 dB

Wniosek:

Gładkie taśmy ekranujące z miedzi lub aluminium nie zapewniają wystarczającego tłumienia w miejscu klejenia. Taśmy tekstylne YSHIELD® HNX50 i HNX100, dzięki chropowatej powierzchni i wysokiej sile przylegania kleju, radykalnie (o kilka rzędów wielkości) poprawiają skuteczność ekranowania połączeń – dorównując skutecznością ciągłej warstwie materiału ekranującego.

* Choć test YShield wykazuje skuteczność ekranowania 61 dB dla samej zakładki materiału, należy pamiętać, że próbka w komorze TEM zgodnej z ASTM D4935-10 ma niewielkie rozmiary. W przypadku dużych klatek Faradaya (np. pomieszczeń ekranowanych), szczeliny mają znacznie większy wymiar liniowy (np. na wysokość ściany) i występują licznie. Ich negatywny wpływ na skuteczność ekranowania może być istotny, jeśli nie zostaną uszczelnione taśmą HNX50 / HNX100.
