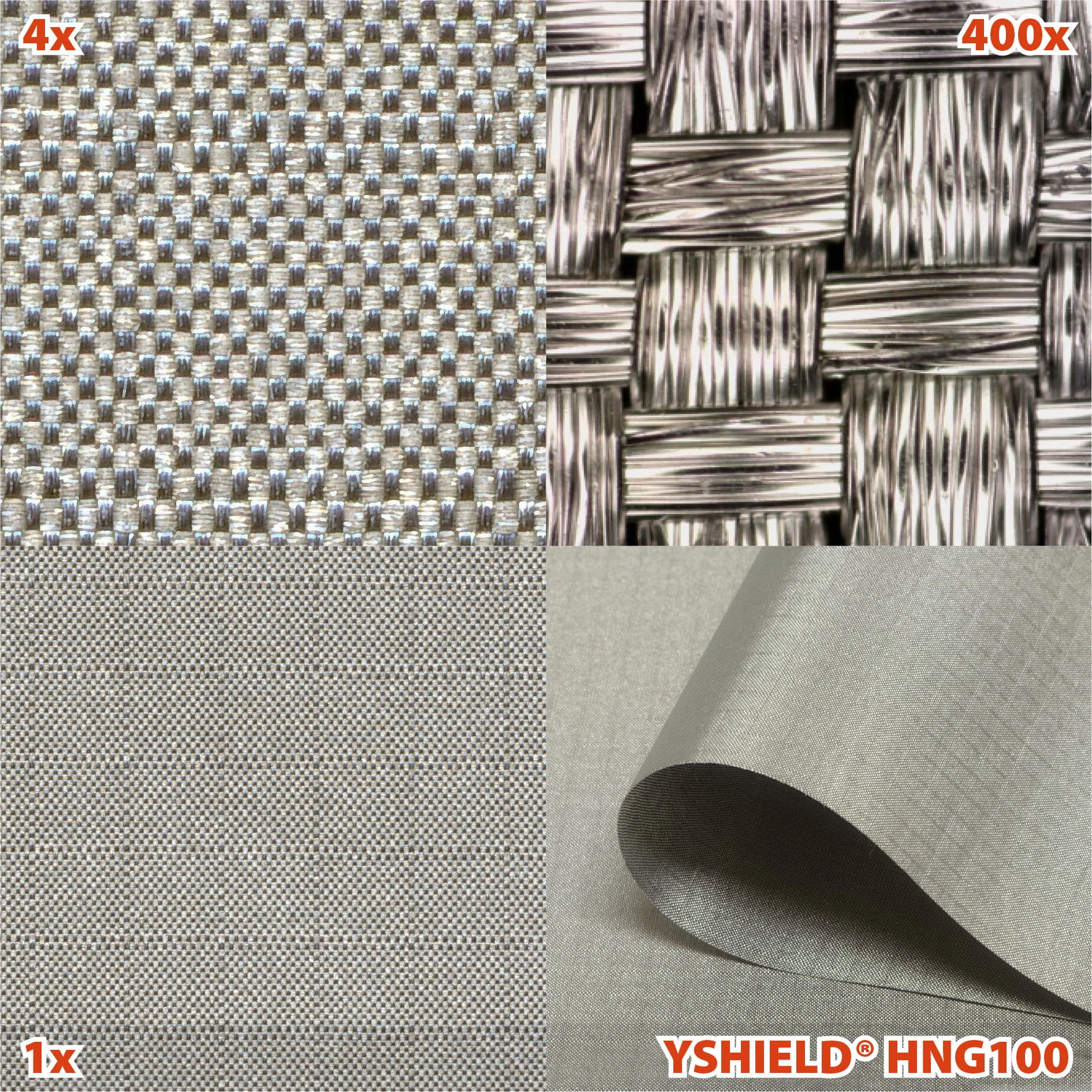

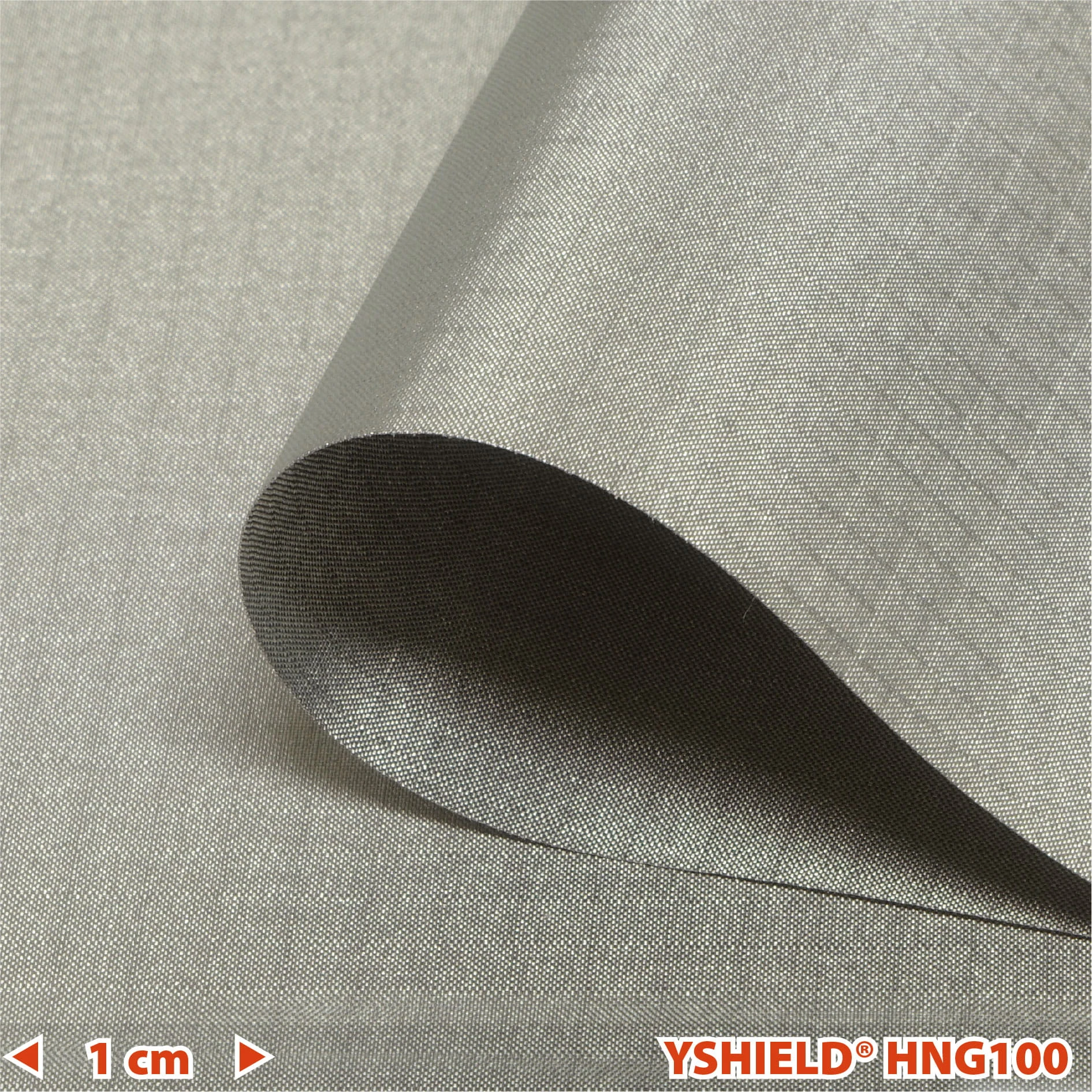

HNG100 to gęsto tkana metalizowana siatka poliestrowa. Skuteczny i efektywny kosztowo produkt o wysokim tłumieniu w całym zakresie częstotliwości współczesnych technologii bezprzewodowych, w tym 2/3/4/5G (FR1 i FR2), WiFi, WiFi6e, WiGig, systemy satelitarne SpaceX i inne, a także radary cywilne i wojskowe, radiolinie i wiele innych.

Profesjonalny materiał, stosowany ściany, sufity i podłogi (tzw. Klatki Faradaya) pomieszczeń ekranowanych: centrów przetwarzania danych, obiektów rządowych, wojskowych (TEMPEST), kancelarii tajnych, instytucji finansowych, laboratoriów, itp., teraz dostępny również dla użytku prywatnego.

Zastosowania

We wnętrzach: na ściany sufity i podłogi, jako warstwa pośrednia pod tapety lub inne lekkie pokrycia, na konstrukcje drewniane, luźno układany, a także do zastosowań EMC, ekranowania urządzeń itp.

Aplikacja

W przypadku typowego zastosowania jako tapety pośredniej w pomieszczeniach  do klejenia zalecamy stosowanie dostępnych w handlu klejów dyspersyjnych do tapet. Zależnie od podłoża i warunków układania, zawsze sugerujemy przetestowanie i dobór kleju do indywidualnych wymagań projektu.

Uprzedni zagruntowaną powierzchnię i/lub spodnią stronę materiału należy pokryć klejem przy użyciu wałka malarskiego. Nakładać materiał i mocowac ręcznie (w rękawiczkach jednorazowych), dociskając przy pomocy wałka gumowego, aby uzyskać powierzchnię bez zagnieceń. Pasy materiału należy układać sprawnie, tak by klej dyspersyjny nie wysychał. Klejenie bez fałd i zagnieceń jest możliwe tylko na idealnie płaskich powierzchniach.

Dla uzyskania najwyższej skuteczności ekranowania materiał należy układać na zakładkę o szer. 5-10 cm. Jesli chcemy uzyskac maksymalne tłumienie w miejscach zakładek należy w miejscu zakładki nie uzywać kleju dyspersyjnego (brak kontaktu elektrycznego), a samą zakładkę dodatkowo zakleić 10-15 cm pasem materiału tapety/siatki samoprzyelepnej HNS80 z klejem przewodzącym.

Materiał może być również układany luźno, np. pod pokrycia podłóg lub mocowany za pomocą zszywek konstrukcyjnych. Zawsze należy układać materiał z zakładką i zadbać o jak najlepszy docisk i kontakt elektryczny materiału na całej długości zakładek, celem uzyskania najlepszych parametrów ekranowania i zapewnienia połączenia elektrycznego między pasami materiału dla uziemienia.

Dane techniczne

• Szerokość: 90 cm
• Długość: na metry
• Tłumienie: 98 dB
• Grubość materiału: 0,080 mm
• Ciężar właściwy: 90 g/m²
• Kolor: szary / brąz
• Wytrzymałość na rozciąganie: 90 lbf
• Skład: poliester, miedź, nikiel
• Rezystancja powierzchniowa: 0,01 Ω/sq. (rezystancja kwadratowa)

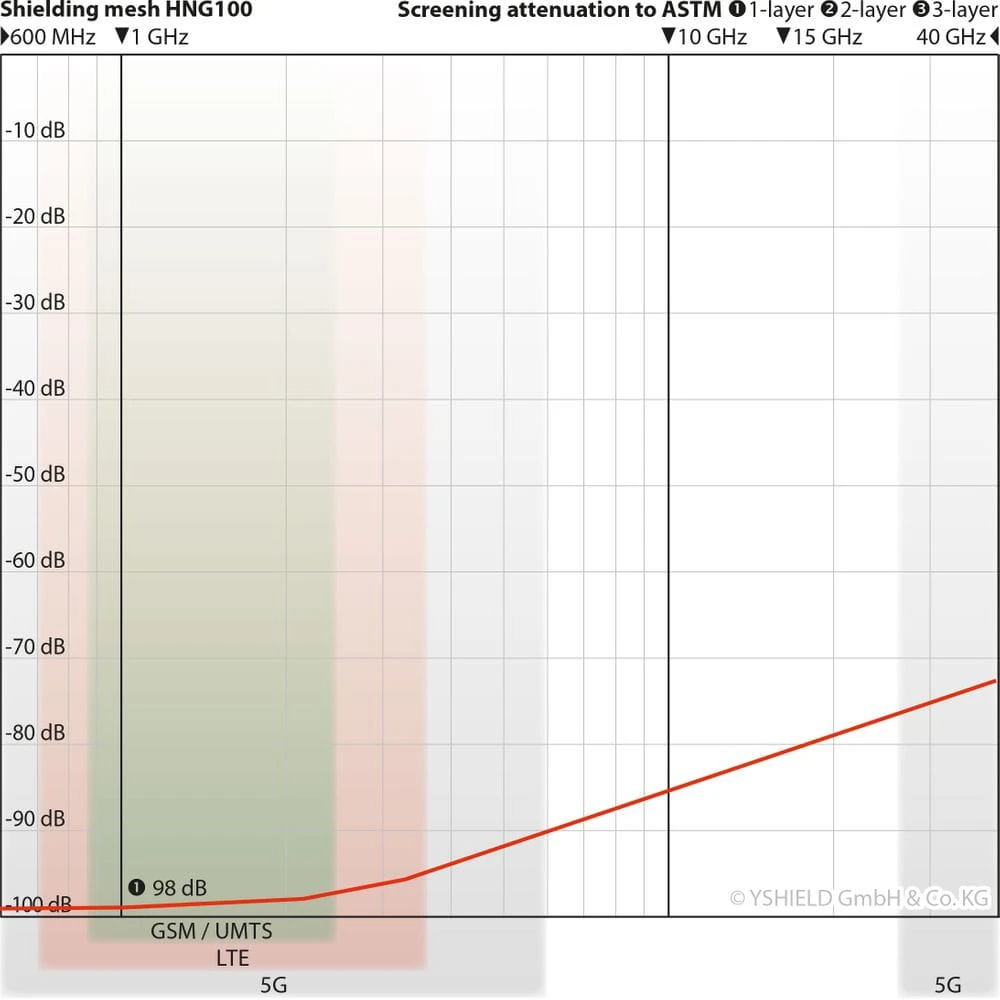

Skuteczność tłumienia

Skuteczność tłumienia testowana jest regularnie w laboratorium EMC firmy YShield zgodnie z międzynarodowymi standardami ASTM D4935-10 lub IEEE Std 299-2006 w zakresie częstotliwości od 40 MHz do 40 GHz dla ASTMD D4935-10 lub od 600 MHz do 40 GHz dla IEEE Std 299-2006. Ponadtwo materiał badany jest w niezależnym laboratorium. Pełne raporty i charakterystyki częstotliwościowe z tych badań dostępne są w sekcji "Pliki do pobrania" poniżej.

Uziemienie

Powierzchnia siatki jest elektroprzewodząca, może być łatwo uziemiana dla ochrony przed polami elektrycznymi niskich częstotliwości. Odpowiednie akcesoria połączeniowe są dostępne w sekcji <Akcesoria uziemienia>.

Zamawianie

Oferowane przez nas siatki przycinane są z rolki na żądaną przez Klienta długość, co za tym idzie zwrot / odstąpienie od umowy nie są możliwe. Sugerujemy zamówienie dostępnych w naszym sklepie próbek <Próbki siatek ekranujących>, aby zapoznać się z właściwościami materiału przed zakupem.

Minimalna zamawiana długość to 1,0 m.b. Powyżej tej wartości zamawiać można dowolną długość z krokiem 10 cm (0,1 m.b.)
