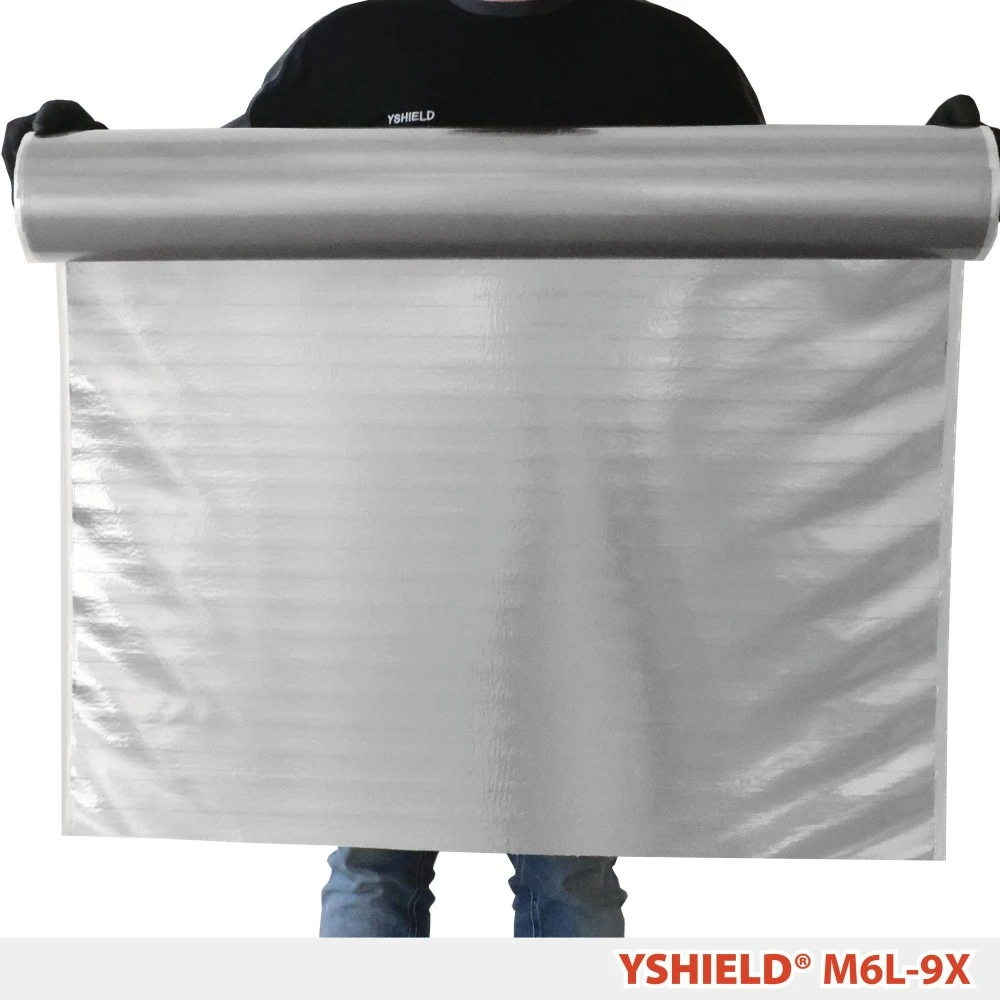

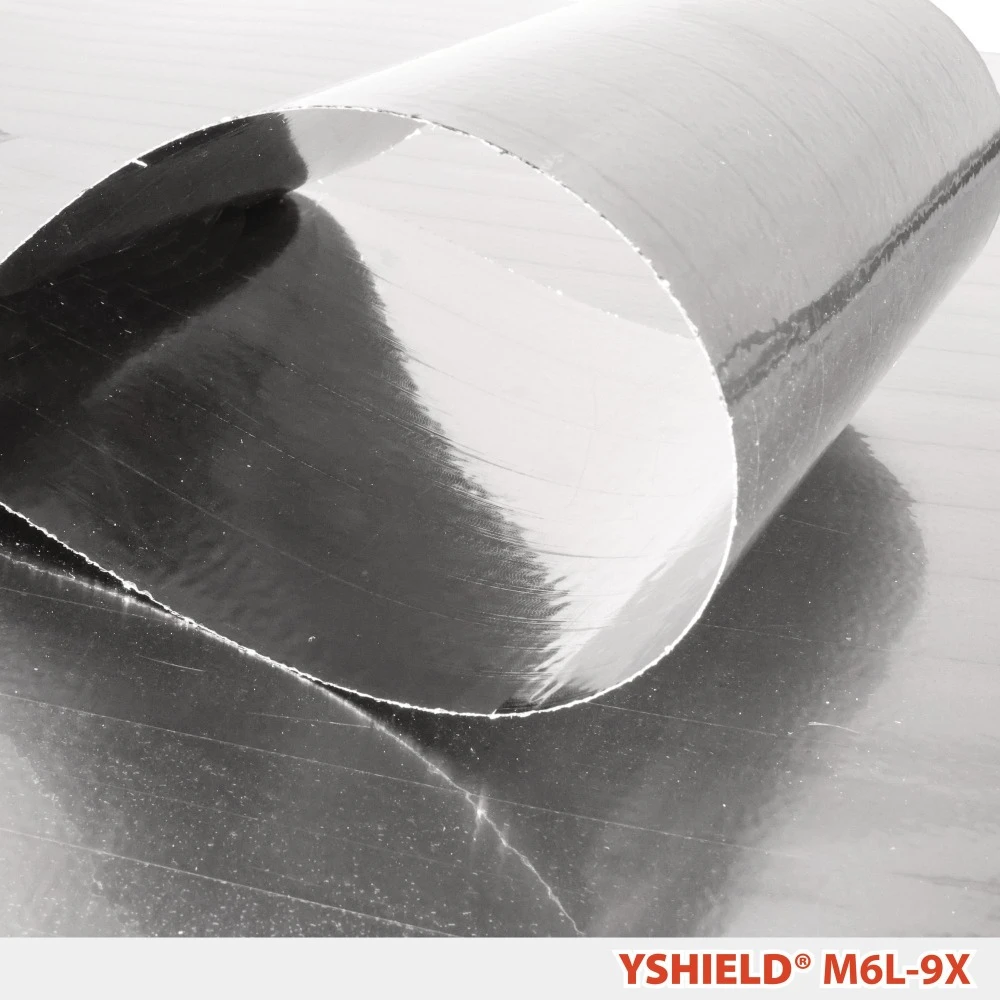

YSHIELD M6L-9X to szeroka 6-warstwowa folia ekranująca pola magnetyczne niskiej częstotliwości o szerokości 90 cm.

Charakterystyka

• Szerokość 90 cm - efektywna w ekranowaniu wielkoskalowym (pomieszczenia, komory).
• Wysoka odporność na korozję dzięki powłoce ochronnego laminatu z obu stron.
• Redukcja pól magnetycznych 3-fazowych już przy jednej warstwie materiału: 19,5 dB (89,4%).
• Możliwość zwiększania skuteczności ekranowania przez nakładanie wielu warstw — dla 4 warstw 32,6 (97,7%).

Typowe zastosowania

• Ekranowanie źródeł pól magnetycznych, w tym: transformatorów, traktów kablowych, rozdzielni, urządzeń indukcyjnych (np. piecy, zgrzewarek).
• Ekranowanie pomieszczeń wnętrzowych stacjach transformatorów dla redukcji emisji pól magnetycznych do sąsiednich pomieszczeń.
• Ekranowanie wrażliwej aparatury naukowej i medycznej przed zakłócającymi magnetycznymi niskiej częstotliwości, np. pomieszczenia mikroskopii elektronowej SEM, litografii elektronowej EBL, gabinety EEG i MEG
• Ekranowanie źródeł pól magnetycznych w pojazdach.

Dane techniczne

• Szerokość robocza (powierzchnia ekranująca): 90 cm
• Szerokość całkowita (z laminatem): 94 cm

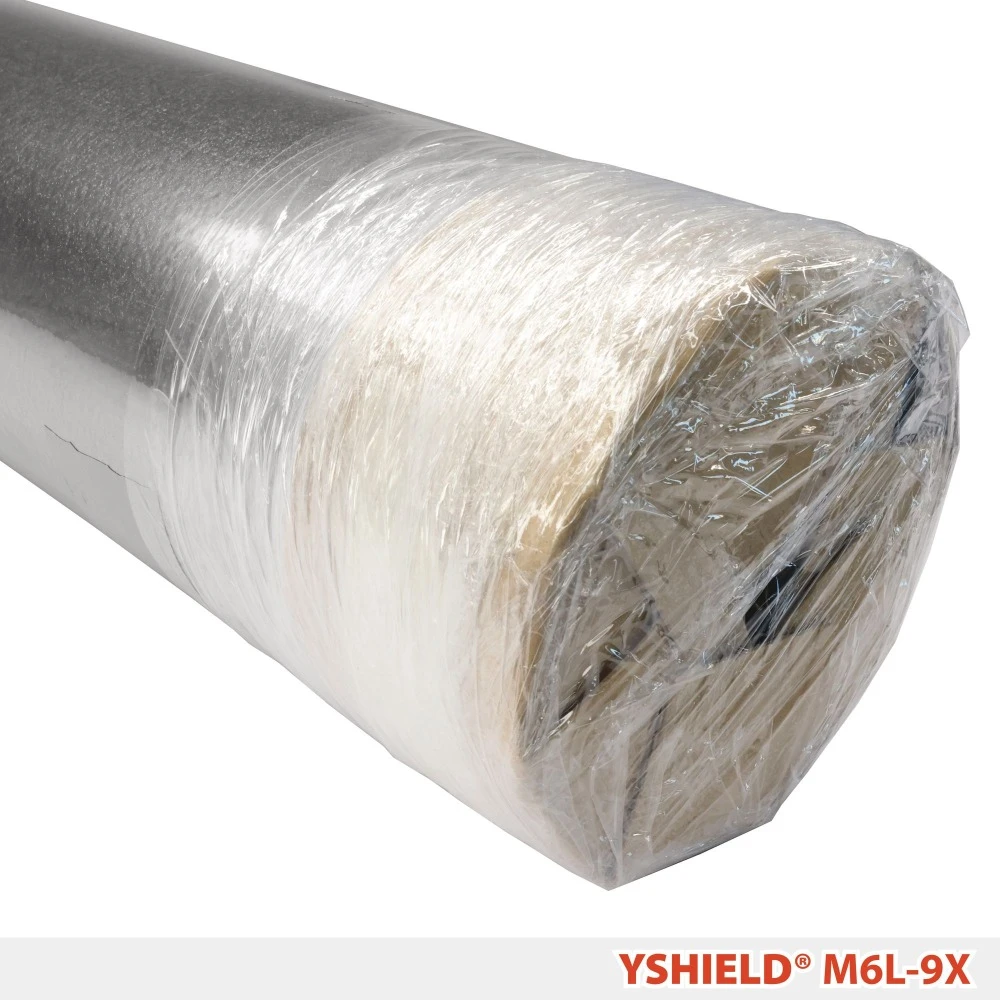

• Długość: cięcie z rolki na metry bieżące (min. 1 mb; krok 1 mb)
• Grubość: 0,4 mm
• Minimalny promień gięcia: 20 cm

Tłumienie pól magnetycznych 50 Hz (źródła trójfazowe)

• 1 warstwa: 19,5 dB (89,4 %)
• 2 warstwy: 25,7 dB (94,8 %)
• 3 warstwy: 30,2 dB (96,9 %)
• 4 warstwy: 32,6 dB (97,7 %)

Tłumienie pól magnetycznych 50 Hz (źródła jednofazowe)

• 1 warstwa: 17,7 dB (87 %)
• 2 warstwy: 23,2 dB (93,1 %)
• 3 warstwy: 26,8 dB (95,4 %)
• 4 warstwy: 29,3 dB (96,6 %)

Tłumienie stałych pól magnetycznych (DC, 0 Hz)

Skuteczność w zakresie: 15% (jedna warstwa) do 58% (cztery warstwy); dotyczy to m.in. pól urządzeń prądu stałego, ziemskiego pola magnetycznego oraz magnesów trwałych.

Charakterystyki częstotliwościowe

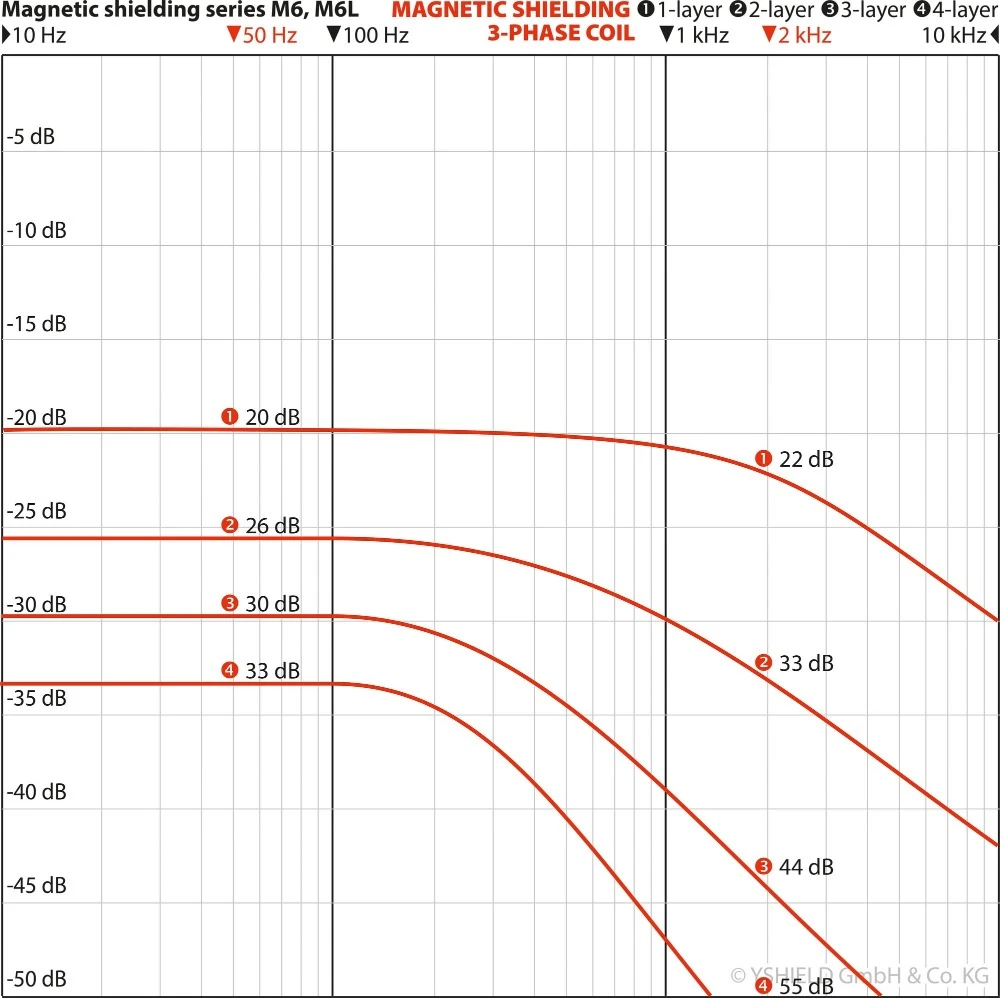

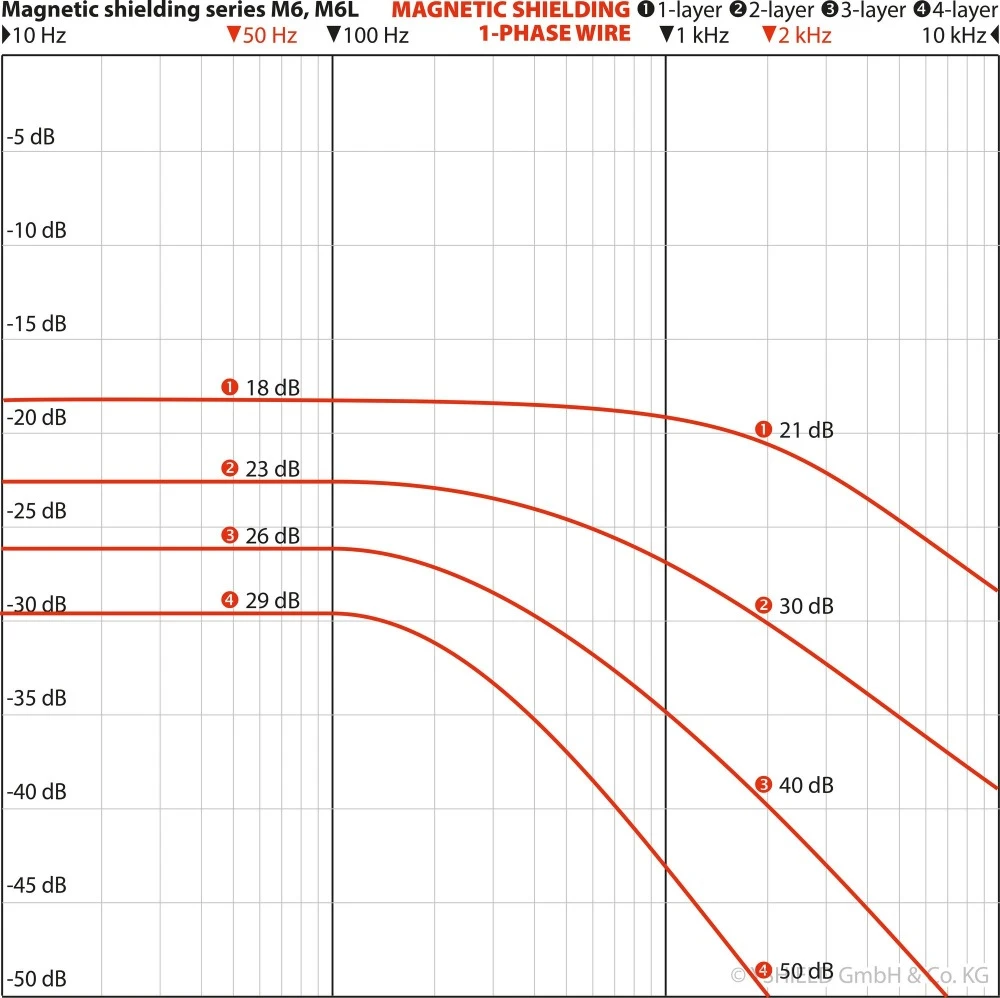

Szczegółowe wykresy skuteczności ekranowania w zakresie pól magnetycznych 10 Hz – 10 kHz (LF) znajdują się w galerii zdjęć produktu. Pełne raporty pomiarowe są dostępne w sekcji „Pliki do pobrania” poniżej.

Informacje materiałowe

Ze względu na innowacyjność technologii producent nie ujawnia dokładnego składu ani szczegółowych parametrów magnetycznych. Folia M2L charakteryzuje się wysoką przenikalnością początkową oraz wysoką indukcją nasycenia w zakresie od 5 Hz do 100 kHz.

Zamawianie

• Materiał jest docinany na wymiar z rolki pod zamówienie — w związku z tym zwrot (odstąpienie od umowy) nie jest możliwy.
• Minimalna długość: 1,0 mb
• Długości powyżej 1 mb: dowolna długość w krokach co 1 mb
• Maksymalna długość jednej rolki: 18 mb
• Rabat ilościowy: dla zamówień od 18 mb naliczany automatycznie (widoczny w sekcji „Cena zależna od ilości”).

Instalacja / Montaż

Istotne uwagi bezpieczeństwa

• Folia M6L-9X może być cięta wysokiej jakości nożyczkami.
• UWAGA: po cięciu krawędzie są bardzo ostre — należy je natychmiast zabezpieczyć taśmą (np. tkaninową).
• Podczas cięcia wymagane są rękawice ochronne odporne na przecięcia.
• Zaleca się tak zaplanować konstrukcję ekranu, aby ograniczyć liczbę cięć.
  Należy uwzględnić, że folia stanowi barierę dla pary wodnej (ważne przy ekranowaniu pomieszczeń).

Ciągłość ekranu

• Sąsiednie pasy folii muszą zachodzić na siebie min. 2 cm.
• W rejonie zakładki materiał powinien przylegać do siebie możliwie najlepiej.

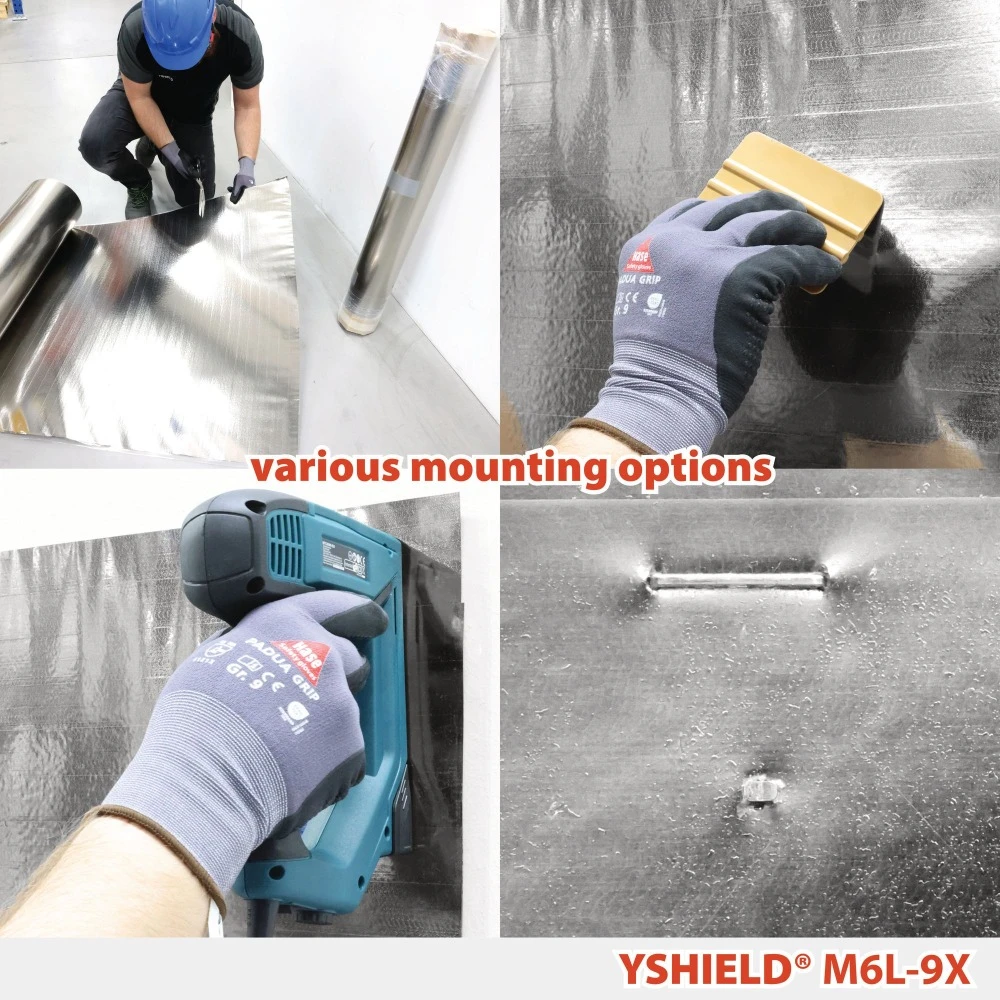

Montaż na klej

• Tylko nieliczne kleje dostępne na rynku dobrze wiążą laminat PET.
• Zalecany jest klej PSA (Pressure Sensitive Adhesive), dostępny w ofercie sklepu — tworzący trwałą warstwę samoprzylepną o wysokiej przyczepność:
  • Przy klejeniu na mokro należy pracować szybko i na małej powierzchni - wtedy można jeszcze wprowadzić korekty w ułożeniu materiału.
  • Przy klejeniu na sucho (do wyschniętej samoprzylepnej warstwy) uzyskuje się natychmiastową, bardzo dużą przyczepność - ułożenie materiału nie można już skorygować!

Montaż mechaniczny (zszywacz / gwoździarka)

• Jeśli podłoże na to pozwala, folię można montować za pomocą zszywacza lub gwoździarki elektrycznej.
• Jedna warstwa z zakładkami: wystarczy urządzenie średniej klasy.
• Montaż wielowarstwowy: zalecane jest narzędzie profesjonalne (większa siła penetracji).

Instalacja wielowarstwowa

Kolejne warstwy należy montować wzajemnie przesunięte, tak aby ciągła powierzchnia górnej warstwy pokrywała zakładkę warstwy spodniej. Zapewnia to maksymalną jednorodność skuteczności ekranowania.

Uziemienie

Tworząc ekran magnetyczny, należy zwrócić uwagę na zmianę rozkładu pól elektrycznych. Jeśli to okaże się wskazane, należy powłokę ekranu magnetycznego odpowiednio uziemić.

Folia M6L-9X jest w pełni laminowane, nadal jednak istnieje rozwiązanie umożliwiające kontakt z warstwą metaliczną:

1. Przyklej taśmę uziemiającą GSX10 lub GSX50 do powierzchni folii, tak by połączyć wszystkie elementy ekranu,
2. Wbij zszywki lub gwoździe w taśmę uziemiającą i folię.
3. Dalsze komponenty połączeniowe uziemienia można znaleźć w sekcji Uziemienie ekranów elektromagnetycznych.

Raporty z badania skuteczności ekranowania

Firma YSHIELD od wielu lat posiada własne, profesjonalne laboratorium pomiarowe EMC. Laboratorium to służy zarówno do opracowywania publikowanych charakterystyk ekranowania, jak i do rutynowego testowania każdej partii produkcyjnej.

Dodatkowo materiały są weryfikowane przez niezależną firmę ekspercką, co zapewnia pełną wiarygodność wyników.

Szczegółowe raporty skuteczności ekranowania folii M6L-9X dla pól magnetycznych niskiej częstotliwości w zakresie 10 Hz – 10 kHz są dostępne w sekcji „Pliki do pobrania” poniżej.
