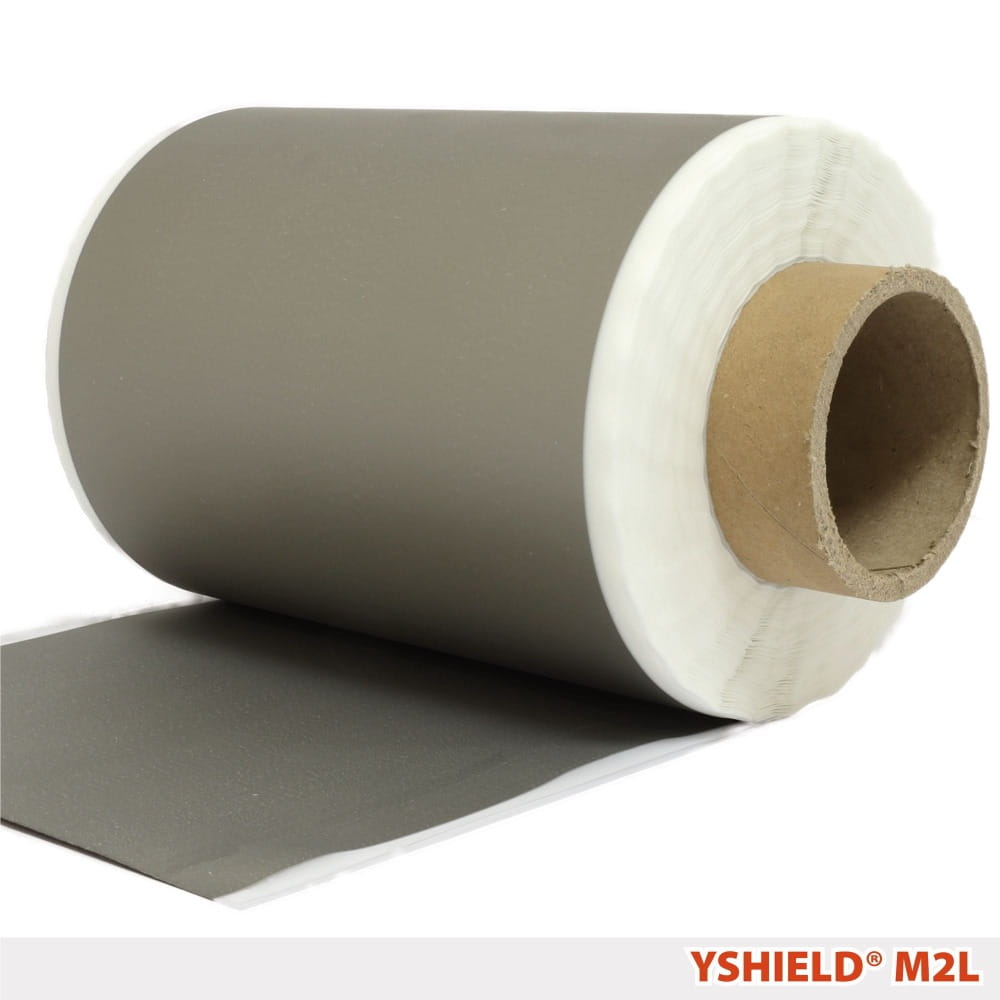

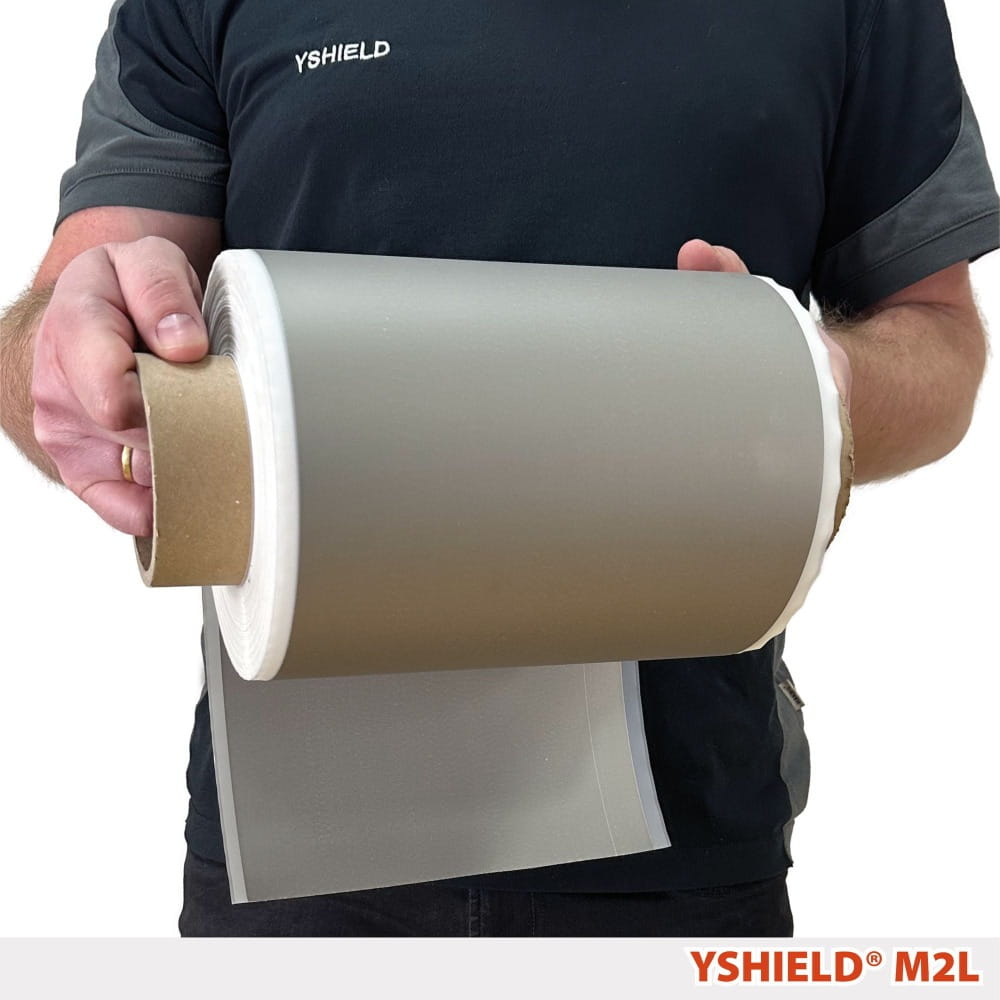

YSHIELD M2L - folia ekranująca pola magnetyczne - szer. 21 cm - 1 mb

YSHIELD M2L to cienka, dwuwarstwowa folia ekranująca pola magnetyczne niskiej częstotliwości.

Charakterystyka

• Efektywna kosztowo i łatwa do formowania - minimalny promień gięcia wynosi tylko 10 mm.
• Wysoka odporność na korozję dzięki powłoce ochronnego laminatu z obu stron.
• Redukcja pól magnetycznych już przy jednej warstwie: ok. 12 dB (~75%).
• Możliwość zwiększania tłumienia poprzez nakładanie wielu warstw — 4 warstwy: ok. 21,7 dB (~92%).

Typowe zastosowania

• Ekranowanie lokalnych źródeł pól magnetycznych takich jak:
  • przewodów zasilające, trakty i koryta kablowe
  • urządzenia indukcyjne prądu przemiennego,
• Ochrona czujników i wrażliwej elektroniki przed zakłóceniami magnetycznymi — np. czujników dronów od pól generowanych przez silniki.
• Redukcja biologicznie niepożądanych pól magnetycznych w pojazdach (samochody, kampery, itp.).
• Ekranowanie większych powierzchni, komór lub pomieszczeń dla ochrony przed polami magnetycznymi niskiej częstotliwości

Dane techniczne

• Szerokość robocza (powierzchnia ekranująca): 21 cm
• Szerokość całkowita (z laminatem): 23 cm
• Długość: cięcie z rolki na metry bieżące (min. 1 mb; krok 1 mb)
• Grubość: 0,12 mm
• Minimalny promień gięcia: 10 mm

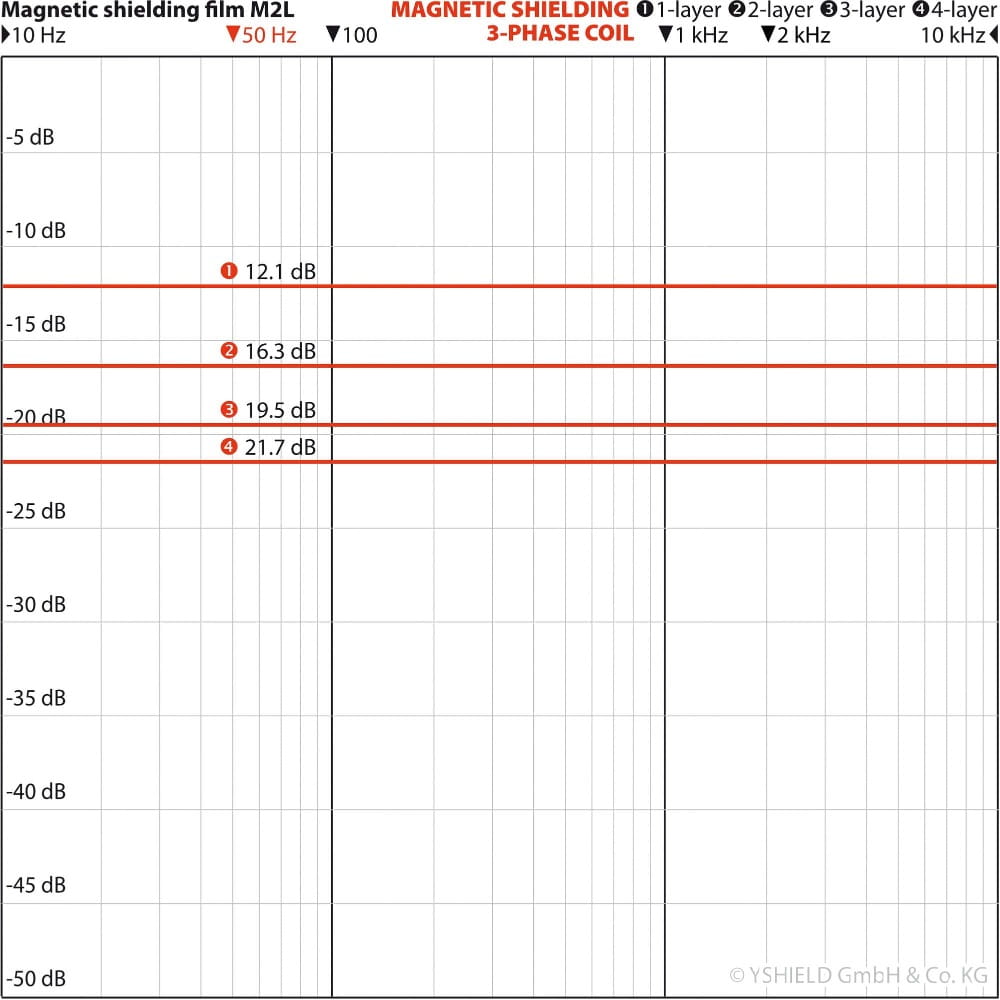

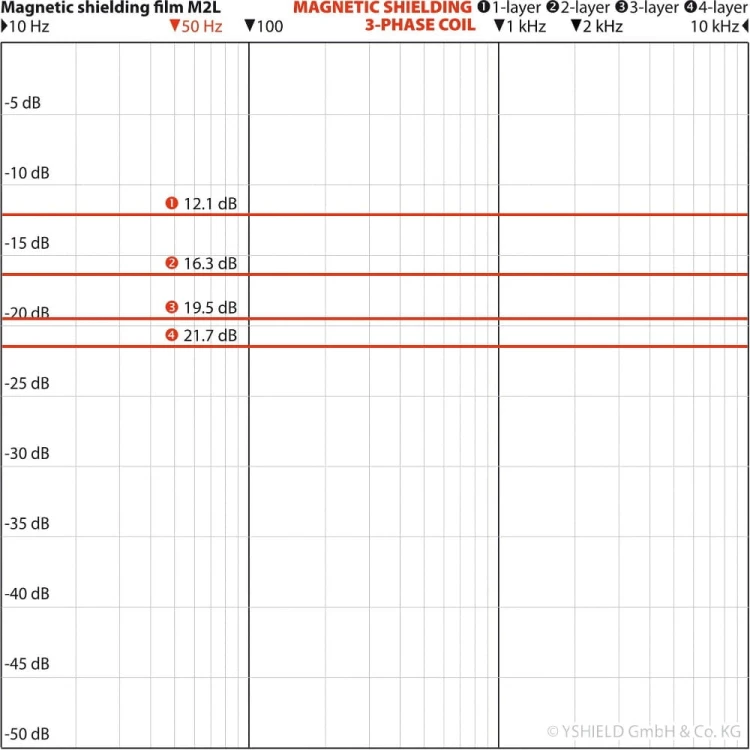

Tłumienie pól magnetycznych 50 Hz (źródła trójfazowe)

• 1 warstwa: 12,1 dB (75,1%)
• 2 warstwy: 16,3 dB (84,7%)
• 3 warstwy: 19,5 dB (89,4%)
• 4 warstwy: 21,7 dB (91,8%)

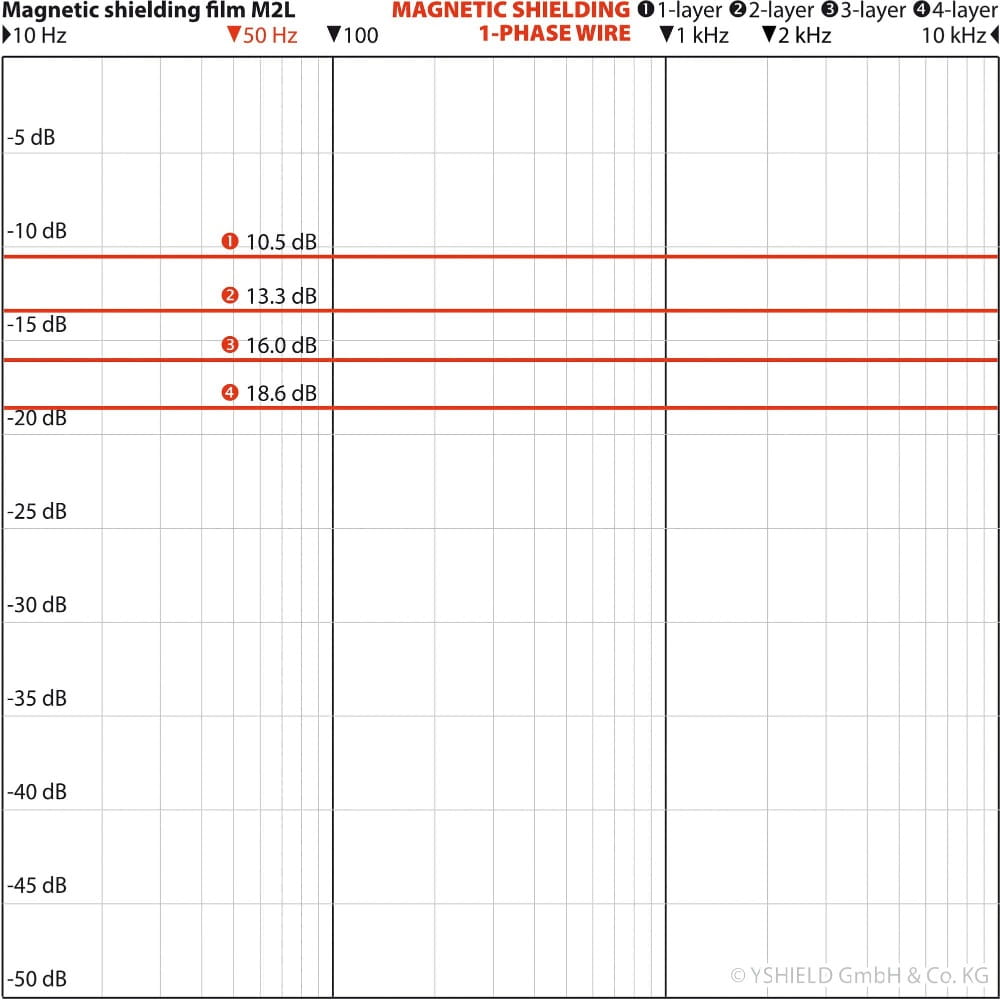

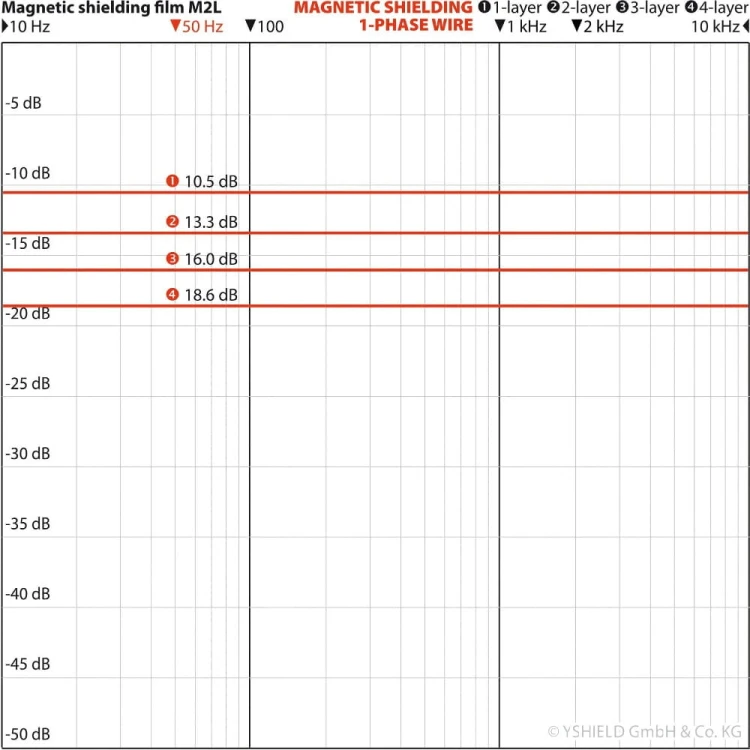

Tłumienie pól magnetycznych 50 Hz (źródła jednofazowe)

• 1 warstwa: 10,5 dB (70,1%)
• 2 warstwy: 13,3 dB (78,3%)
• 3 warstwy: 16,0 dB (84,1%)
• 4 warstwy: 18,6 dB (88,2%)

Tłumienie stałych pól magnetycznych (DC, 0 Hz)

Materiał zapewnia mierzalną redukcję dopiero przy zastosowaniu wielu warstw; dotyczy to m.in. pól urządzeń prądu stałego, ziemskiego pola magnetycznego oraz magnesów trwałych.

Charakterystyki częstotliwościowe

Szczegółowe wykresy skuteczności ekranowania w zakresie pól magnetycznych 10 Hz – 10 kHz (LF) znajdują się w galerii zdjęć produktu. Pełne raporty pomiarowe są dostępne w sekcji „Pliki do pobrania” poniżej.

Informacje materiałowe

Ze względu na innowacyjność technologii producent nie ujawnia dokładnego składu ani szczegółowych parametrów magnetycznych. Folia M2L charakteryzuje się wysoką przenikalnością początkową oraz wysoką indukcją nasycenia w zakresie od 5 Hz do 100 kHz.

Zamawianie

• Materiał jest docinany na wymiar z rolki pod zamówienie — w związku z tym zwrot (odstąpienie od umowy) nie jest możliwy.
• Minimalna długość: 1,0 mb
• Długości powyżej 1 mb: dowolna długość w krokach co 1 mb
• Maksymalna długość jednej rolki: 100 mb
• Rabat ilościowy: dla zamówień od 100 mb naliczany automatycznie (widoczny w sekcji „Cena zależna od ilości”).

Instalacja / Montaż

Istotne uwagi bezpieczeństwa

• Folia M2L może być łatwo cięta dobrej jakości nożyczkami.
• UWAGA: po cięciu krawędzie są bardzo ostre — należy je natychmiast zabezpieczyć taśmą (tkaninową lub aluminiową).
• Podczas cięcia wymagane są rękawice ochronne odporne na przecięcia.
• Zaleca się tak zaplanować konstrukcję ekranu, aby ograniczyć liczbę cięć.
  Należy uwzględnić, że folia stanowi barierę dla pary wodnej (ważne przy ekranowaniu pomieszczeń).

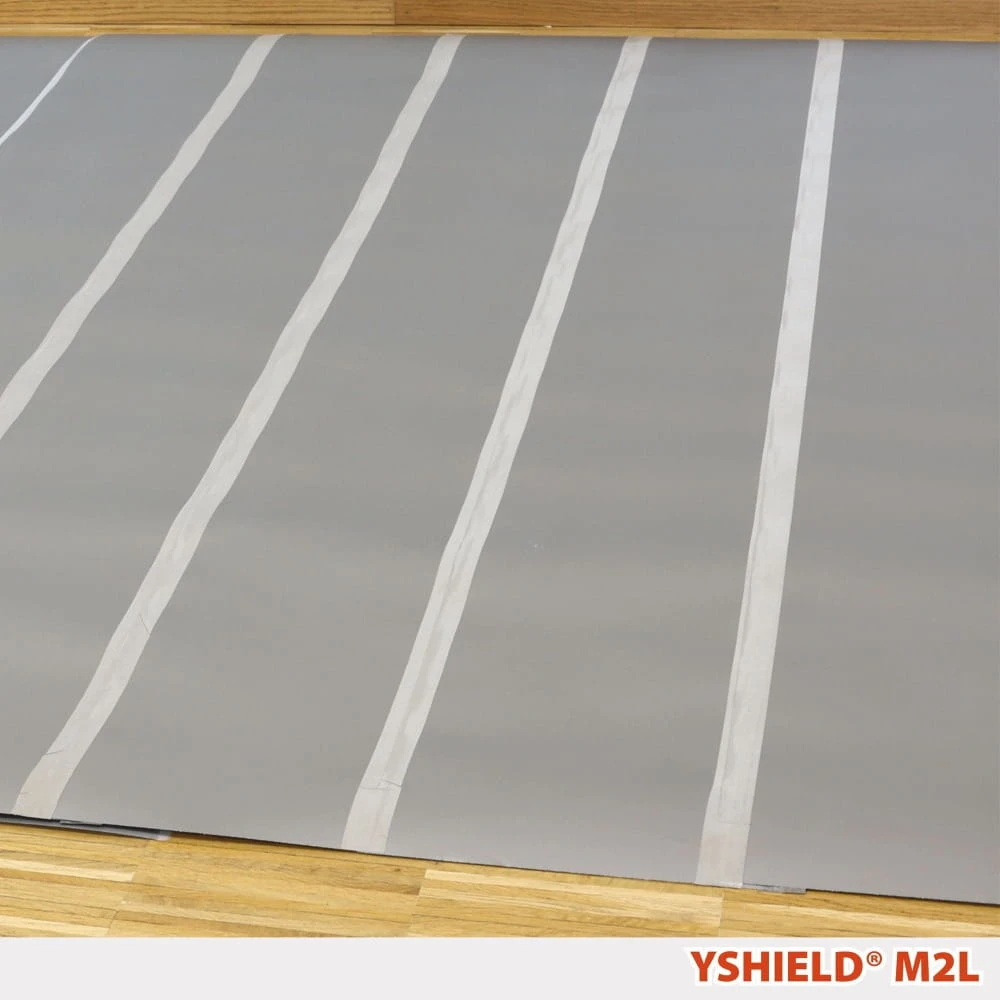

Ciągłość ekranu

• Sąsiednie pasy folii muszą zachodzić na siebie min. 2 cm.
• W rejonie zakładki materiał powinien przylegać do siebie możliwie najlepiej.

Montaż na klej

• Tylko nieliczne kleje dostępne na rynku dobrze wiążą laminat PET.
• Zalecany jest klej PSA (Pressure Sensitive Adhesive), dostępny w ofercie sklepu — zapewnia bardzo wysoką przyczepność po dociśnięciu materiału.

Montaż mechaniczny (zszywacz / gwoździarka)

• Jeśli podłoże na to pozwala, folię można montować za pomocą zszywacza lub gwoździarki elektrycznej.
• Jedna warstwa z zakładkami: wystarczy urządzenie średniej klasy.
• Montaż wielowarstwowy: zalecane jest narzędzie profesjonalne (większa siła penetracji).

Instalacja wielowarstwowa

Kolejne warstwy należy montować wzajemnie przesunięte, tak aby ciągła powierzchnia górnej warstwy pokrywała zakładkę warstwy spodniej. Zapewnia to maksymalną jednolitość tłumienia.

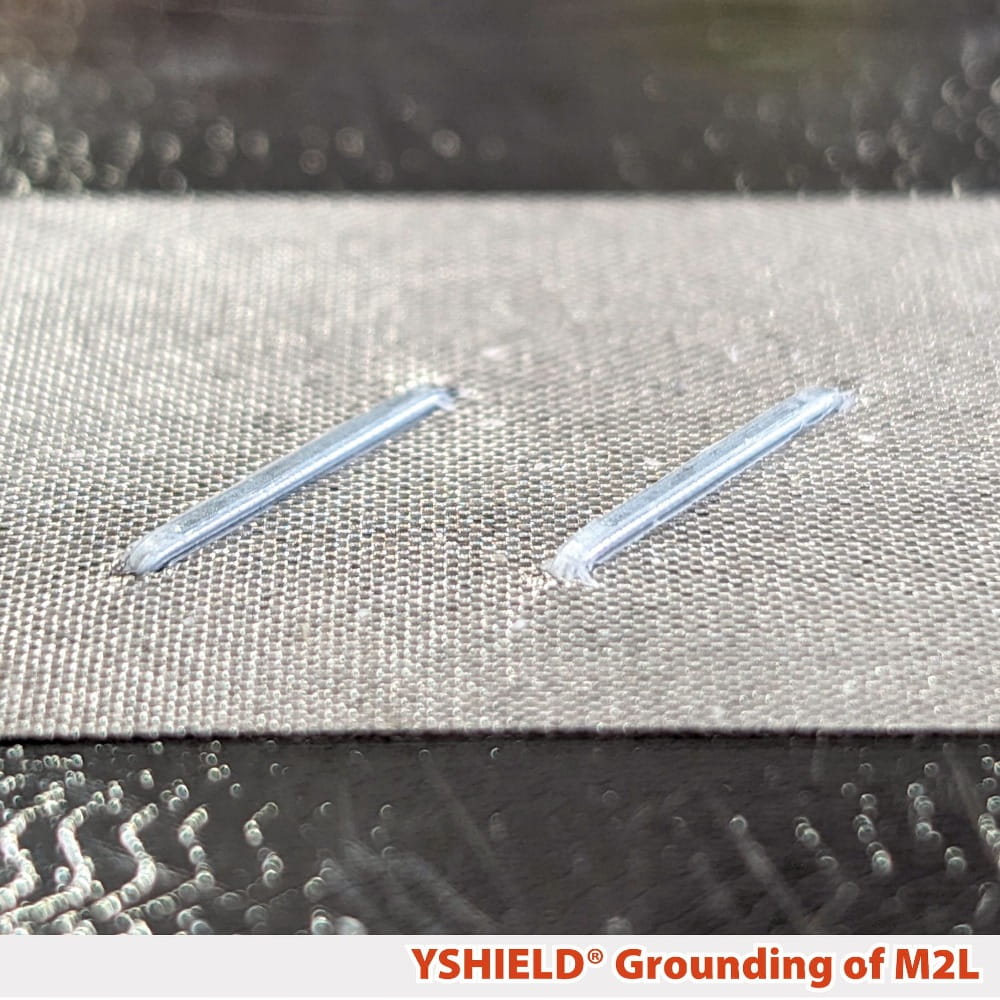

Uziemienie

Tworząc ekran magnetyczny, należy zwrócić uwagę na zmianę rozkładu pól elektrycznych. Jeśli to okaże się wskazane, należy powłokę ekranu magnetycznego odpowiednio uziemić.

Folia M2L jest w pełni laminowane, nadal jednak istnieje rozwiązanie umożliwiające kontakt z warstwą metaliczną:

1. Przyklej taśmę uziemiającą GSX10 lub GSX50 do powierzchni folii, tak by połączyć wszystkie elementy ekranu,
2. Wbij zszywki lub gwoździe w taśmę uziemiającą i folię (jak na obrazie w galerii zdjęć produktu).
3. Dalsze komponenty połączeniowe uziemienia można znaleźć w sekcji Uziemienie ekranów elektromagnetycznych.

Raporty z badania skuteczności ekranowania

Firma YSHIELD od wielu lat posiada własne, profesjonalne laboratorium pomiarowe EMC. Laboratorium to służy zarówno do opracowywania publikowanych charakterystyk ekranowania, jak i do rutynowego testowania każdej partii produkcyjnej.

Dodatkowo materiały są weryfikowane przez niezależną firmę ekspercką, co zapewnia pełną wiarygodność wyników.

Szczegółowe raporty skuteczności ekranowania folii M2L dla pól magnetycznych niskiej częstotliwości w zakresie 10 Hz – 10 kHz są dostępne w sekcji „Pliki do pobrania” poniżej.
