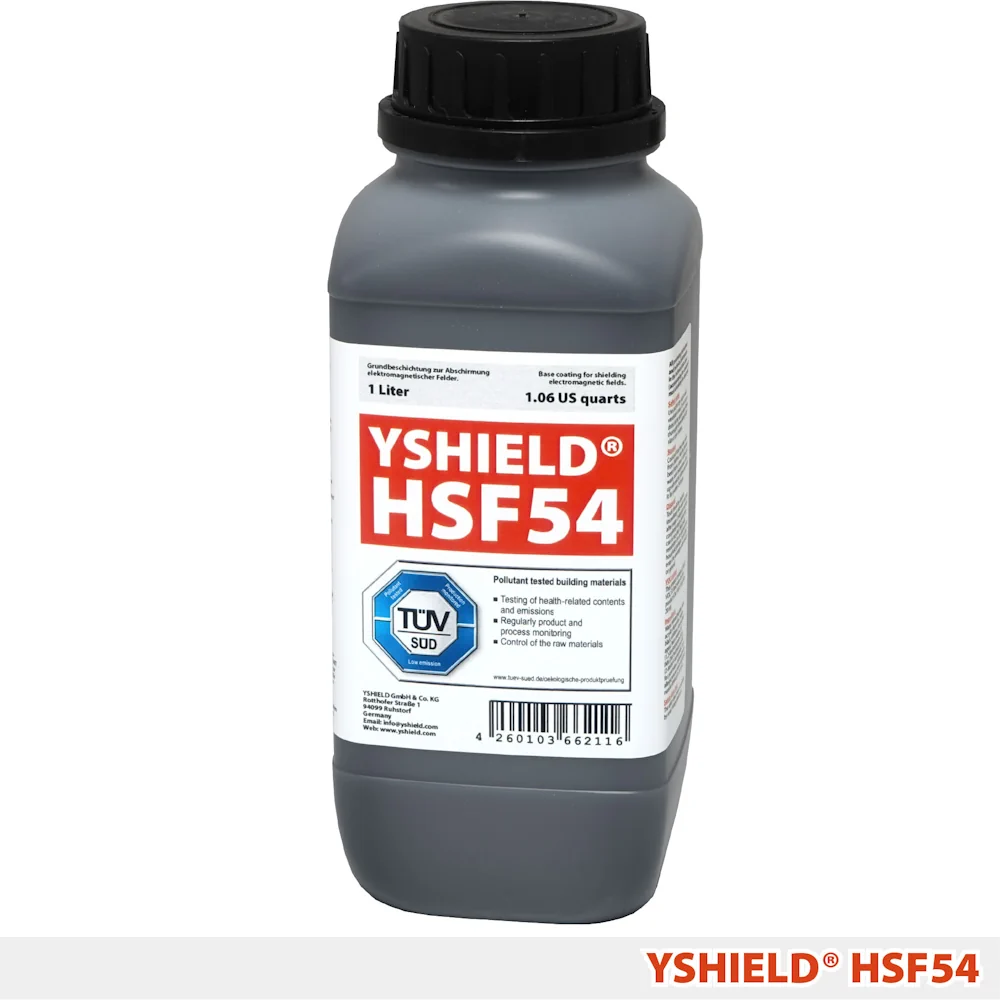

YSHIELD HSF54 – farba ekranująca PEM (RFID, 5G) – 1 L

Farba ekranująca pola elektromagnetyczne YSHIELD HSF54 – 1 L

• Uniwersalna, optymalna do większości zastosowań.
• Sprawdzona dziesiątki tysięcy razy przez klientów w ponad 150 krajach na świecie.
• Certyfikat ekologii i jakości TÜV-SÜD.
• Bardzo wysokie tłumienie PEM
• Oddychająca, po wyschnięciu bezwonna, bardzo niska zawartość LZO.

Pojemnik 1 L

Przy wydajności 4–8 m²/l/warstwę:

• typowo dla mniejszych projektów: 1–2 ściany, sufit, podłoga, komory EMC/EMI, ekrany urządzeń, testy.
• Jako uzupełnienie w większych projektach.
• Dla większych projektów i realizacji, jak klatki Faradaya pomieszczeń czy izolacja RFID w magazynach i sklepach,  polecamy YSHIELD HSF54 – 5 L.

Charakterystyka

• Obszar zastosowań: elewacje budynków; wnętrza: ściany, sufity, podłogi; powłoki techniczne na różnych materiałach.
• Typ ekranowanych pól elektromagnetycznych: promieniowanie elektromagnetyczne wysokich częstotliwości w bardzo szerokim zakresie częstotliwości, pola elektryczne niskich częstotliwości.
• Ekologia: wysoka
• Kolor: czarny
• Wydajność: 4 - 8 m²/ litr - wydajność zależy od jakości i chłonności podłoża oraz sposobu nakładania. Typowe grube i bardzo skuteczne pokrycie uzyskuje się przy wydajności 4 m² z litra. Ekonomiczne pokrycie uzyskuje się malując z wydajnością 8 m²/litr, osiągając tłumienie na warstwę niższe o ok. 5-10 dB. Udostępniamy charakterystyki tłumienia zarówno dla warstw malowanych z wydajnością 4 m² jak i 8 m² z litra (w galerii produktu oraz w sekcji "Pliki do pobrania poniżej).

Tłumienie pól elektromagnetycznych:

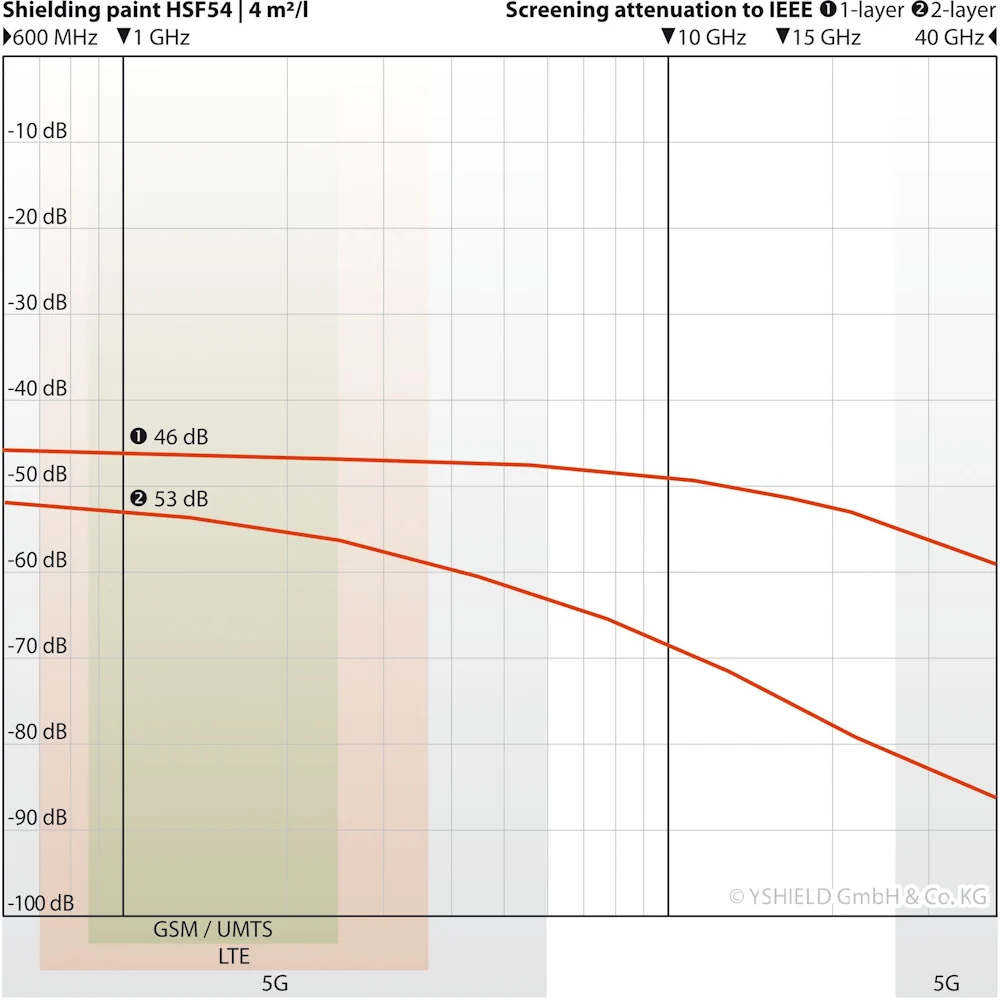

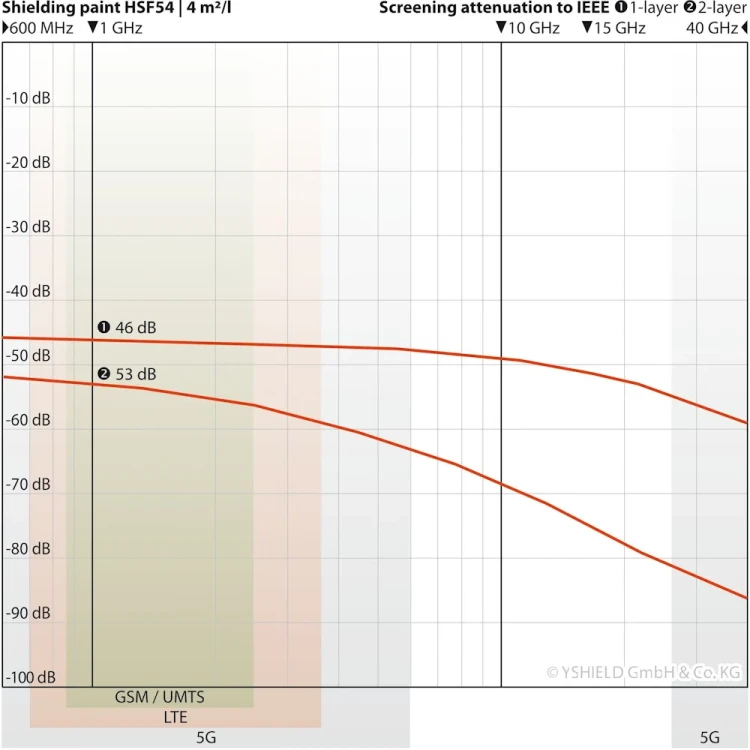

przy malowaniu z wydajnością 4 m² / litr / warstwę:

• dla 1 GHz: pojedyncza warstwa 46 dB | podwójna warstwa 53 dB
• dla 40 GHz: pojedyncza warstwa 59 dB | podwójna warstwa 81 dB

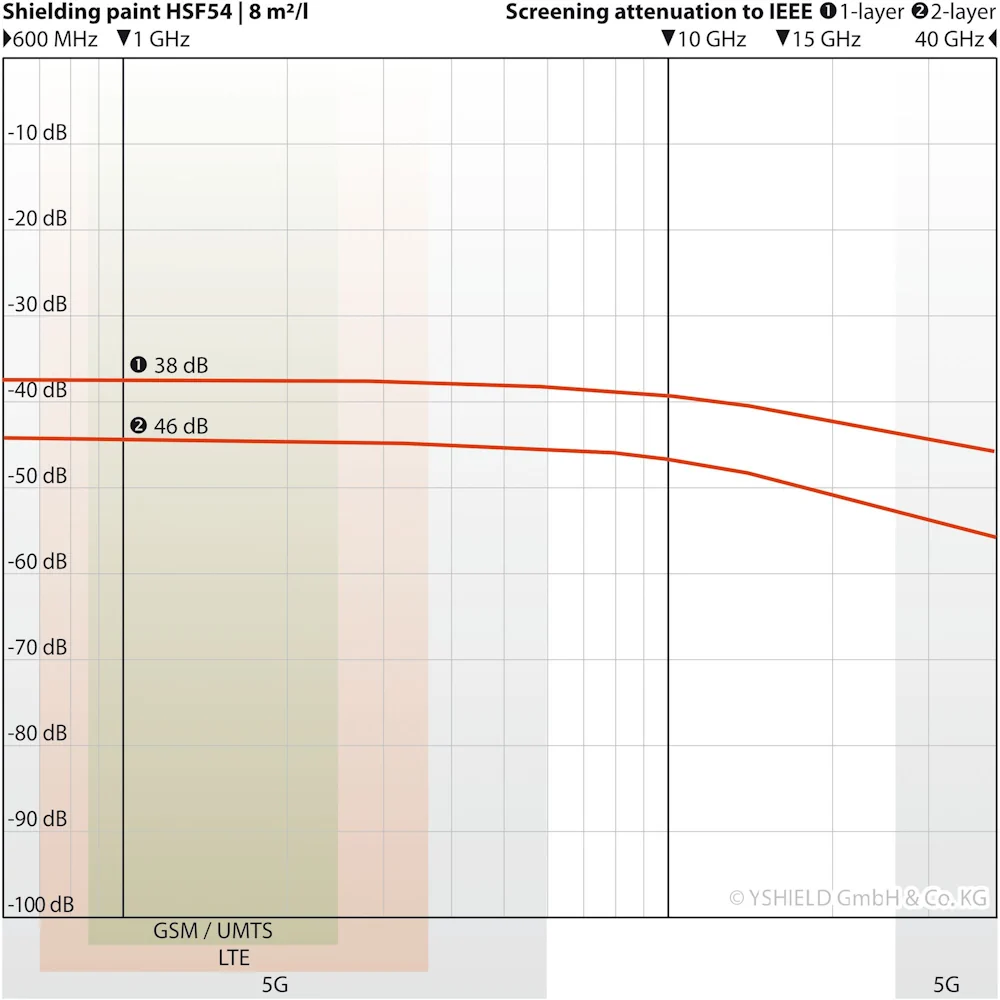

przy malowaniu z wydajnością 8 m²/litr/warstwę:

• dla 1 GHz: pojedyncza warstwa 38 dB | podwójna warstwa 46 dB
• dla 40 GHz: pojedyncza warstwa 46 dB | podwójna warstwa 55 dB dB

Pełne charakterystyki tłumienia w zakresie częstotliwości 600 MHz do 40 GHz (w tym wszystkie pasma 5G) zobrazowane są w galerii produktu. Raporty z pomiaru tych charakterystyk zgodnie ze standardem międzynarodowym IEEE Std 299-2006 są dostępne do pobrania w sekcji "Pliki do pobrania" poniżej.

Podłoże

Bardzo dobre przyleganie do niemal wszystkich typów podłoży, w tym istniejących pokryć z farb emulsyjnych, tapet, tynków, płyt kamiennych, cementu, drewna, etc. Absorbujące i porowate powierzchnie muszą zostać zagruntowane gruntem YShield GK5. Jeśli nie użyje się gruntu, substancje wiążące farby wsiąkną w podłoże wraz z wodą, co wpłynie na pogorszenie właściwości fizycznych powłoki farby.

Warstwa wierzchnia

Najlepiej pokrywać z użyciem wysokiej jakości, dobrze kryjącej, plastycznej, dyspersyjnej farby emulsyjnej lub dyspersyjnej farby silikatowej, farby elewacyjnej emulsyjnej lub żywicznej. Nie należy używać pokryć / farb mineralnych (zawierających piasek, cement, glinę, kredę, itp.). Odpowiednie pokrycia wierzchnie wskazane są w karcie technicznej farby. Ze względu na dużą siłę przylegania (zgodnie z ETAG 004 dla systemów EIFS, min. 0,08 N/mm²) nadaje się bezpośrednio pod tynki w pełni organiczne (spoiwo dyspersyjne na bazie oleju mineralnego). Tynki zawierające w swoim składzie substancje mineralne, np. piasek, cement, glina, itp. mogą nie przylegać odpowiednio do warstwy farby!

Uziemienie

Ze względu na wymogi bezpieczeństwa instalacji elektrycznych oraz ochronę przed polami elektrycznymi niskiej częstotliwości, powłoka farby musi być uziemiona. Przy malowaniu wałkiem, rekomendujemy użycie dodatku włókien przewodzących AF3 oraz zestawu przyłącza uziemienia składającego się z: (1) płytki przyłącza GS3, (2) wtyczki GP1 oraz (3) przewodu łączącego GL20.

W przypadku malowania natryskowego oraz w sytuacji gdzie mamy do czynienia z mocno "pracującymi", pękającymi podłożami, w miejsce dodatku AF3, należy stosować taśmy połączeniowe uziemienia GSX10 lub GSX50 - zestaw przyłącza uziemienia pozostaje ten sam.

Składniki

Woda, w pełni akrylowy środek dyspersyjny, naturalny grafit, czerń węglowa, dodatki, środki konserwujące.

Dane techniczne

• Zawartość LZO (ang. VOC): 0,18 g/l ponad 160 razy mniej niż wynosi limit EU dla farb do wnętrz mieszkalnych (limit UE dla kategorii A/a wynosi 30 g/litr)
• Oddychalność: współczynnik Sd: 0,0051 m
• Wartość Ph: 8
• Siła przylegania: 4,8 N/mm².
• Szczegółowe dane techniczne zawiera Instrukcja i karta techniczna farb YShield dostępna w sekcji "Pliki do pobrania" poniżej.

Bez nanotechnologii

Farby ekranujące YShield® są opracowywane zgodnie z surowymi kryteriami ekologicznymi. Używane są tylko składniki o najniższej możliwej emisji oraz nieprzetworzony naturalny grafit. Firma YShield® świadomie nie używa grafenu, nanomateriału, którego bezpieczeństwo dla zdrowia pozostaje nieznane i nieprzewidywalne.

Certyfikat TÜV-SÜD

Cały proces produkcji farb YShield®, w tym kontrola jakości, zachowanie limitów emisji oraz oszczędne stosowanie środków konserwujących są stale monitorowane przez TÜV-SÜD. Certyfikat dostępny jest w sekcji "Pliki do pobrania" poniżej.

Charakterystyka skuteczności tłumienia do 40 GHz, w tym 5G

• Firma YShield® od lat dysponuje własnym profesjonalnym laboratorium pomiarowym EMC. Jest ono wykorzystywane nie tylko do badań publikowanych charakterystyk materiałów ekranujących, ale również do codziennej kontroli jakości każdej partii produkowanych materiałów. Dodatkowo, materiały poddawane są pomiarom w niezależnym laboratorium zewnętrznym.
• Raporty z pomiarów, zgodnie z międzynarodowymi standardami IEEE Std 299-2006 lub ASTM D4935-10 są dostępne w sekcji "Pliki do pobrania" poniżej.
• Pomiary wykonywane są w bardzo szerokim zakresie częstotliwości od 600 MHz do 40 GHz, obejmującym wszystkie częstotliwości 5G.

Skuteczność w zakresie częstotliwości 5G

Technologia 5G wykorzystuje dwa zakresy częstotliwości:

• FR1 (600 MHz – 6 GHz) – w Europie pasma z zakresu 700 - 2600 MHz oraz 3,4–3,8 GHz,
• FR2 (24 GHz – 40 GHz) – w Europie pasmo 24,5–26,5 GHz.

Materiały YSHIELD zapewniają wysoką skuteczność tłumienia w obu tych zakresach. Potwierdzają to publikowane  charakterystyki – szare obszary oznaczone jako „5G” na wykresach obrazują skuteczność ekranowania w zakresach FR1 i FR2.
