YShield V4A10 | Siatka ekranująca PEM ze stali V4A | 1mm | szer. 90 cm | 1 mb

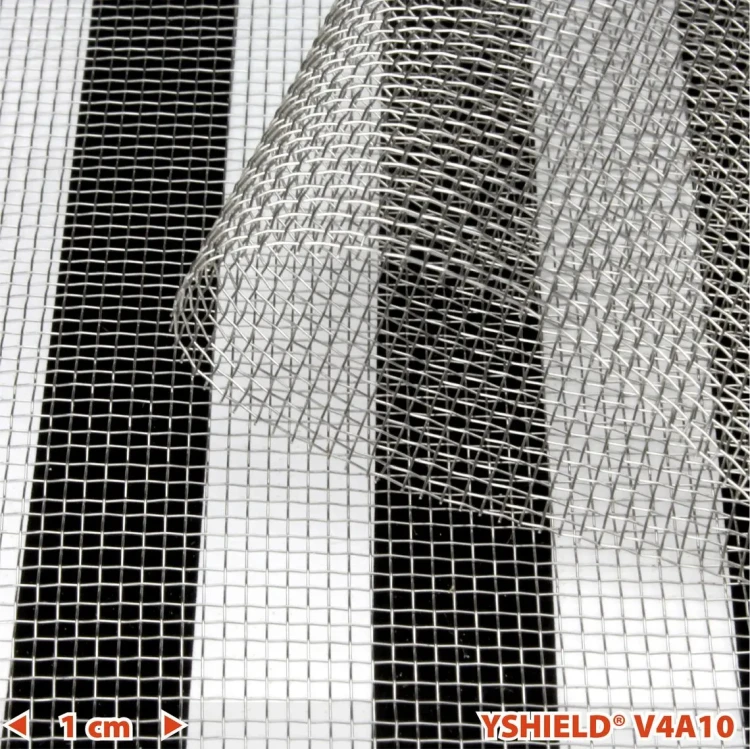

V4A10 to gęsto tkana siatka ekranująca pola elektromagnetyczne z odpornej na warunki atmosferyczne stali nierdzewnej V4A (AISI 316)

Typowe zastosowania to układanie na fasady budynków, pod tynki i pokrycia np. podłóg, płytki ceramiczne, itp., na konstrukcje drewniane, w tym dachów i poddaszy, także jako moskitiera ekranująca.

Charakterystyka

• Stal nierdzewna V4A (AISI 316) jest odporna na wodę, parę wodną, wilgotne powietrze, słabe kwasy, również na zasoloną atmosferę i wodę występującą w rejonach nadmorskich!

Dane techniczne:

• Szerokość: 90 cm
• Długość: na metry (min. 1 mb.)
• Tłumienie: 40 dB, dwie warstwy: 55 dB dla f=1GHz -

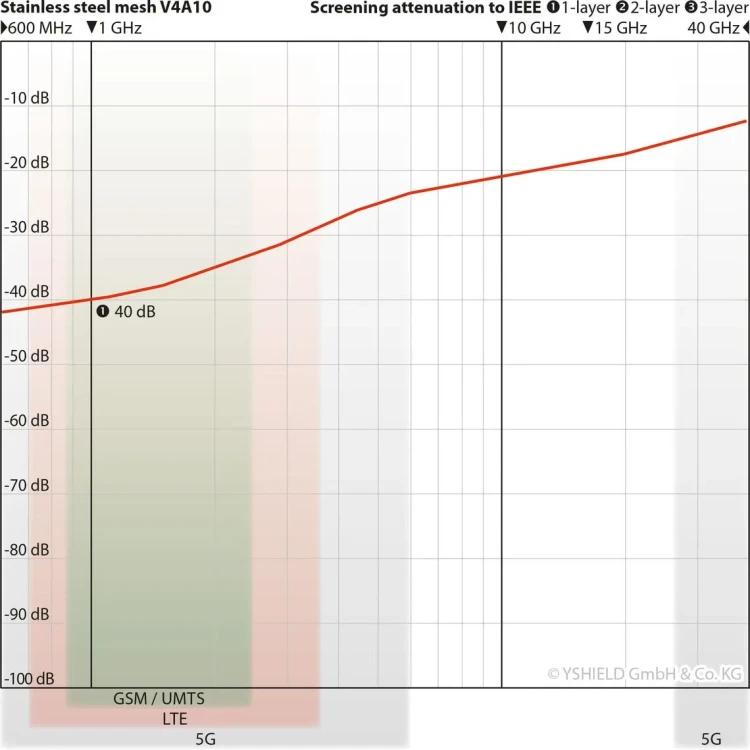

• Pełna charakterystyka tłumienia dla zakresu 600 MHz - 40 GHz zobrazowana jest w galerii produktu, raporty z pomiaru wg. IEEE Std 299™-2006 dostępne są w sekcji "Pliki do pobrania" poniżej

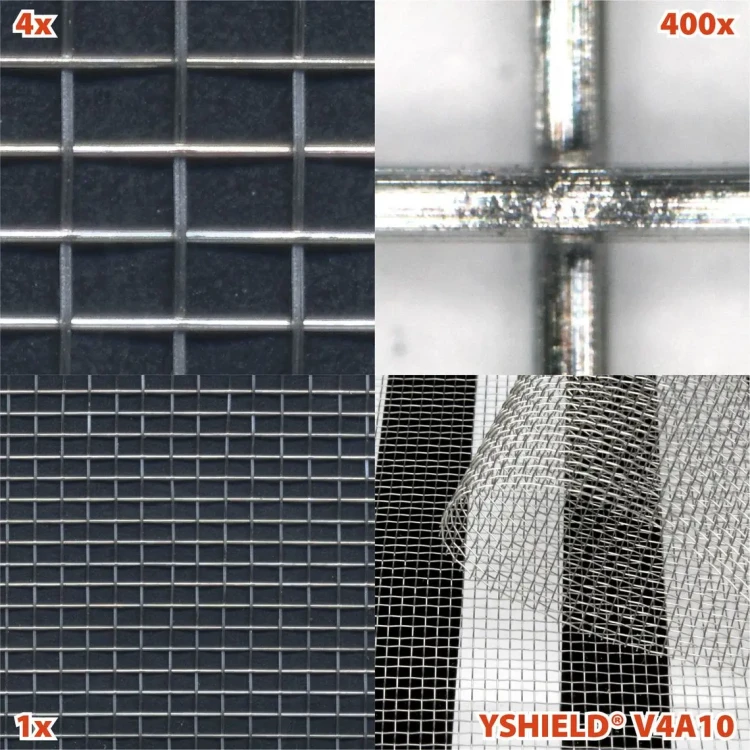

• Wielkość oczka: 1,0 mm
• Średnica drutu: 0,16 mm
• Grubość materiału: 0,32 mm
• Powierzchnia otwarta: 70 %
• Ciężar właściwy: 260 g/m².
• Kolor: srebrny.
• Materiał ognioodporny klasy A1, zgodnie z DIN 4102:1994.
• Rezystancja: 0,1 Ω/sq. (rezystancja kwadratowa)

Zamawianie

• Materiał jest docinany na wymiar z rolki pod zamówienie — w związku z tym zwrot (odstąpienie od umowy) nie jest możliwy.
• Sugerujemy zamówienie próbki aby ocenić przydatność materiału przed zakupem większych ilości.
• Minimalna długość: 1,0 mb
• Długości powyżej 1 mb: dowolna długość w krokach co 0,1 mb
• Maksymalna długość jednej rolki: 25 mb
• Rabat ilościowy: dla zamówień od 25 mb naliczany automatycznie (widoczny w sekcji „Cena zależna od ilości”).

Aplikacja

W przypadku stosowania V4A10 pod tynkiem należy używać drobnego, w miarę ciekłego wypełniacza czy kleju, tak by zapewniał on penetrację przez oczka siatki. Pod wykładziny podłogowe (laminat, parkiet, powłoka PCV itp.) V4A10 można mocować za pomocą
kleju używanego do wykładzin podłogowych. W przypadku konstrukcji drewnianych i suchej zabudowy, pasy siatki mogą być łatwo skręcane lub zszywane. Dla zachowania szczelności elektromagnetycznej, pojedyncze elementy należy zawsze łączyć na zakładkę o szerokości co najmniej 5 cm oraz zapewnić dobre przyleganie i docisk mechaniczny w miejscu zakładki. Do połączenia elementów siatki dla celów uziemienia używać perforowanej taśmy ze stali nierdzewnej GSS25, przykręcając ją w poprzek elementów do podłoża.

Uziemienie

Powierzchnia siatki V4A10 jest elektrycznie przewodząca i może być łatwo uziemiana dla uzyskania ochrony przed polami elektrycznymi niskich częstotliwości.

Jeżeli wykonany ekran w pomieszczeniu spełnia definicję części przewodzącej obcej w świetle obowiązujących przepisów elektrycznych, należy go odpowiednio połączyć z:

• funkcjonalnym układem połączeń wyrównawczych (FEB) oraz
• ochronnym układem połączeń wyrównawczych (PEB),

zgodnie z wymaganiami aktualnych norm i przepisów instalacyjnych.

Odpowiednie akcesoria do przyłączenia uziemiania ekranów elektromagnetycznych dostępne są w sekcji uziemienie ekranów elektromagnetycznych.

Raporty z badania skuteczności ekranowania

Firma YSHIELD od wielu lat posiada własne, profesjonalne laboratorium pomiarowe EMC. Laboratorium to służy zarówno do opracowywania publikowanych charakterystyk ekranowania, jak i do rutynowego testowania każdej partii produkcyjnej.

Dodatkowo materiały są weryfikowane przez niezależną firmę ekspercką, co zapewnia pełną wiarygodność wyników.

Szczegółowe raporty skuteczności ekranowania siatki V4A10 dla pól elektromagnetycznych wysokiej częstotliwości w zakresie 600 MHz – 40 GHz (w tym 5G) zgodnie ze standardem międzynarodowym IEEE Std 299-2006 są dostępne w sekcji „Pliki do pobrania” poniżej.
