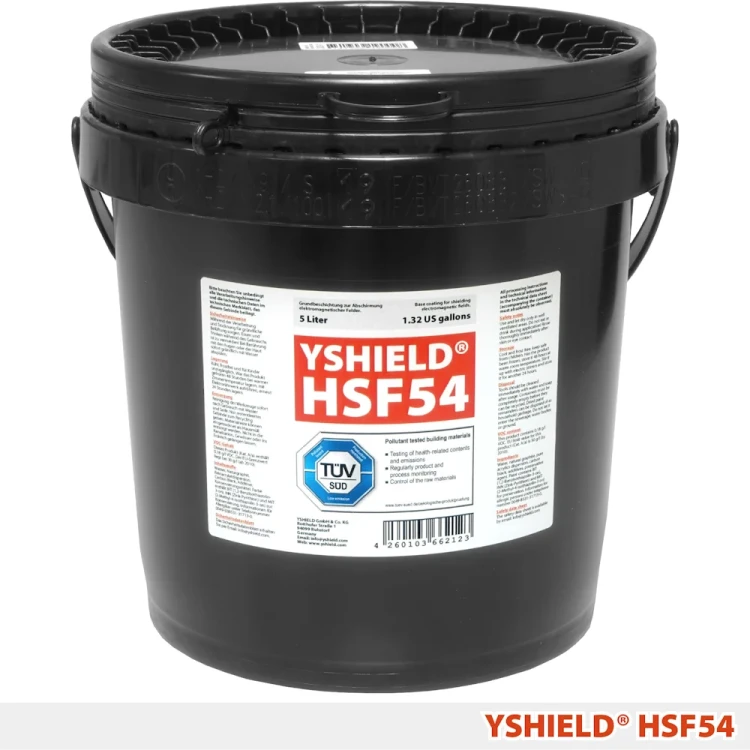

YSHIELD HSF54 – Farba ekranująca PEM (RFID, 5G) – 5 L

Klasyczna już farba ekranująca pola elektromagnetyczne (PEM) i RFID firmy YShield - uniwersalna, optymalna do większości zastosowań, sprawdzona dziesiątki tysięcy razy przez klientów w ponad 150 krajach na świecie. Certyfikat ekologii i jakości TÜV-SÜD. Bardzo wysoka skuteczność ekranowania. Oddychająca, po wyschnięciu bezwonna, bardzo niska zawartość LZO.

Charakterystyka HSF54

• Obszar zastosowań: elewacje budynków; wnętrza: ściany, sufity, podłogi; powłoki techniczne na różnych materiałach.
• Typ ekranowanych pól elektromagnetycznych: promieniowanie elektromagnetyczne wysokich częstotliwości, pola elektryczne niskich częstotliwości.
• Ekologia: wysoka
• Kolor: czarny - patrz: Dlaczego farby ekranujące są czarne? I czym je później pokryć?

Skuteczność ekranowania pól elektromagnetycznych HSF54:

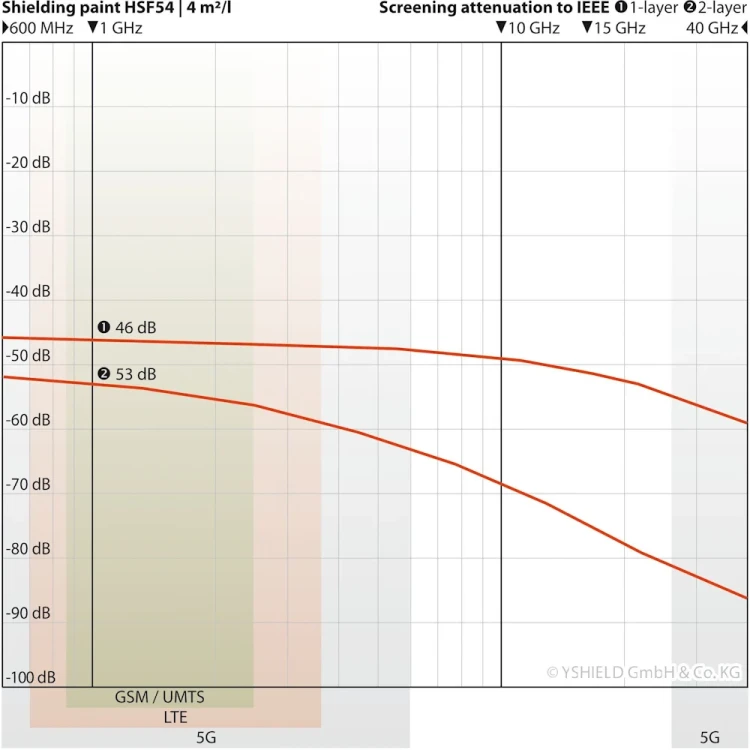

• przy malowaniu z wydajnością 4 m² / litr / warstwę (gruba warstwa):
  • dla 1 GHz: pojedyncza warstwa 46 dB | podwójna warstwa 53 dB
  • dla 40 GHz: pojedyncza warstwa 53 dB | podwójna warstwa 81 dB

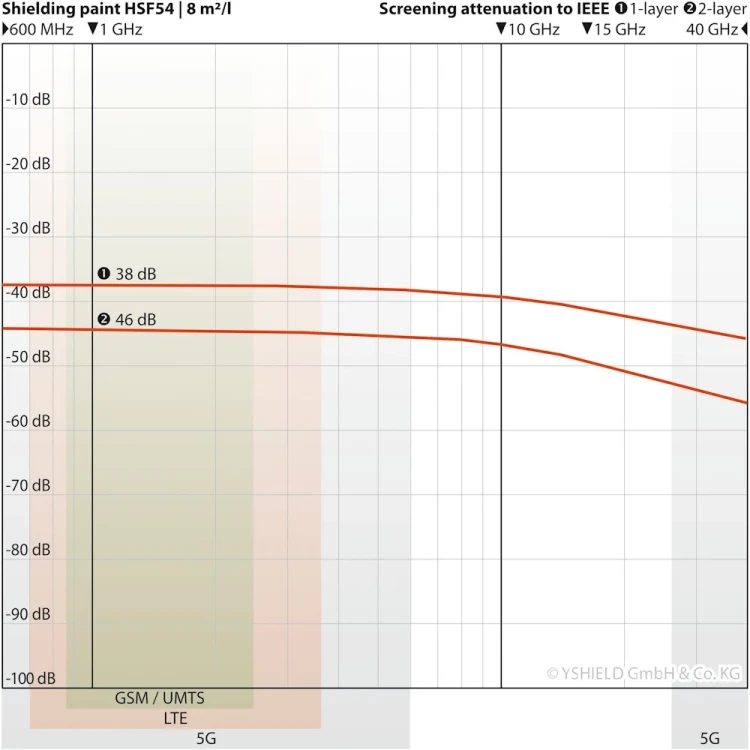

• przy malowaniu z wydajnością 8 m²/litr/warstwę (cienka warstwa):
  • dla 1 GHz: pojedyncza warstwa 38 dB | podwójna warstwa 46 dB
  • dla 40 GHz: pojedyncza warstwa 46 dB | podwójna warstwa 55 dB

Pełne charakterystyki skuteczności ekranowania w zakresie częstotliwości od 600 MHz do 40 GHz (w tym wszystkie pasma 5G) zobrazowane są w galerii produktu. Raporty z pomiaru tych charakterystyk zgodnie ze standardem międzynarodowym IEEE Std 299-2006 są dostępne do pobrania w sekcji "Pliki do pobrania" poniżej.

Podłoże

• Podłoże powinno być czyste, suche i wolne od substancji zmniejszających przyczepność. Chłonne lub porowate powierzchnie należy zagruntować gruntem YSHIELD GK5. Bez zastosowania gruntu środek wiążący wraz z wodą wniknie w podłoże, co pogorszy właściwości fizyczne farby ekranującej. Stare powłoki farb lub tapet, które mogą odchodzić po namoczeniu wodą, muszą zostać usunięte.
• Doskonała przyczepność do niemal wszystkich podłoży, takich jak powłoki malarskie, płyty gipsowo‑kartonowe, tapety, tynki, beton, styropian, drewno, szkło, wiele tworzyw sztucznych itp.

Ile warstw nakładać?

• Jedna warstwa jest polecana, gdy priorytetem jest minimalizacja kosztów.
• Dwie warstwy stanowią optymalny kompromis — pozwalają wyrównać cieńsze fragmenty pierwszej warstwy i zapewniają powłokę o równomiernym wysokim tłumieniu.
• Trzy warstwy mają sens tylko wtedy, gdy celem jest uzyskanie maksymalnej możliwej skuteczności tłumienia.

Zużycie na warstwę

• Zużycie farby na warstwę zależy od chłonności i stanu podłoża
• Typowa gruba warstwa farby nakładana jest przy wydajności 4 m²/litr – dla tej wydajności podawana jest podstawowa skuteczność tłumienia.
• Cieńsza warstwa 8 m²/litr zapewnia zwykle o 5–10 dB niższą skuteczność ekranowania - czyli o 3‑ do 10‑razy w stosunku do warstwy grubej.
• Charakterystyki skuteczności ekranowania dla warstw grubej i cienkiej zobrazowane są w galerii zdjęć produktu oraz w raportach z pomiarów dostępnych w sekcji "Pliki do pobrania poniżej.

Warstwa wierzchnia

• Wnętrza: stosować wysokiej jakości, dobrze kryjące farby emulsyjne na bazie tworzyw sztucznych (np. akrylowe, lateksowe) lub farby emulsyjno‑silikatowe. Alternatywnie można zastosować tapety, tkaniny z włókna szklanego itp.
• Na zewnątrz: stosować wysokiej jakości, dobrze kryjące, wysoko hydrofobowe farby emulsyjne na bazie tworzyw sztucznych (np. akrylowe elewacyjne) lub farby na bazie żywic silikonowych (farby silikonowe).
• Pod tynki i płytki: ze względu na wysoką siłę przylegania farb ekranujących (> 1 N/mm²), po wcześniejszym zagruntowaniu GK5 można je stosować pod tynki organiczne (tynki ze spoiwem na bazie tworzyw sztucznych). W żadnym wypadku nie stosować tynków mineralnych (np. cementowych, wapiennych, gipsowych, glinianych) – nie będą przylegały do powierzchni farby ekranującej!

Składniki farby HSF54

Woda, naturalny grafit, w pełni akrylowy środek dyspersyjny, czerń węglowa, dodatki, środki konserwujące.

Certyfikat TÜV-SÜD

Wszystkie farby ekranujące YSHIELD są monitorowane przez TÜV-SÜD. Normą testową jest TM-07 (badanie składników i emisji związanych ze zdrowiem, monitorowanie produktów i procesów, kontrola materiałów wejściowych). Oznacza to, że farby YSHIELD nie zawierają rozpuszczalników i plastyfikatorów (PLZO), mają zerową lub bardzo niską emisję LZO i są wysoce paroprzepuszczalne.

Wytyczne TÜV TM-07 są w dużej mierze zgodne z międzynarodowymi normami UL Greenguard, Intertek Clean Air itp. zgodnie z LEED v4, stąd są wzajemnie uznawane. Certyfikat można pobrać z sekcji "Pliki do pobrania" poniżej.

Bez nanotechnologii

Farby ekranujące YSHIELD są opracowywane zgodnie z surowymi kryteriami ekologicznymi. Używane są tylko składniki o najniższej możliwej emisji oraz nieprzetworzony naturalny grafit. YSHIELD świadomie nie używa grafenu, nanomateriału, którego bezpieczeństwo dla zdrowia pozostaje nieznane i nieprzewidywalne.

Dane techniczne

• Zawartość LZO (VOC): 0,18 g/l - to ponad 160 razy mniej niż wynosi limit EU dla farb do wnętrz (dla kat. A/a - 30 g/litr)
• Oddychalność: współczynnik Sd = 0,0051 m
• Wartość Ph: 8
• Siła przylegania: 4,8 N/mm²

Pełne dane techniczne oraz porównanie wszystkich farb YSHIELD znajdziesz w Instrukcji i Karcie Technicznej farb ekranujących YSHIELD dostępnej w sekcji „Pliki do pobrania” poniżej.

Uziemienie - dlaczego jest konieczne?

Zalecane akcesoria uziemienia przy malowaniu wałkiem:

• Dodatek włókien przewodzących AF3 do farby
• Zestaw przyłącza uziemienia:
  1. Płytka przyłącza GS2
  2. Wtyczka GP1
  3. Przewód łączący GL20.

Przy malowaniu natryskowym lub na podłożach podatnych na pękanie:

• Stosuj taśmy połączeniowe uziemienia GSX10 lub GSX50
• Zestaw przyłącza uziemienia pozostaje ten sam (GS2, GP1, GL20).

Charakterystyki skuteczności tłumienia do 40 GHz, w tym 5G

Firma YSHIELD dysponuje własnym profesjonalnym laboratorium EMC, w którym każdy materiał jest poddawany pomiarom skuteczności ekranowania oraz bieżącej kontroli jakości. Następnie ten sam materiał jest weryfikowany pomiarowo w niezależnym laboratorium zewnętrznym.

Raporty z obu badań, wykonanych zgodnie z międzynarodowymi normami IEEE Std 299-2006 oraz ASTM D4935-10, są publikowane w sekcji „Pliki do pobrania”. Pomiary obejmują szeroki zakres częstotliwości – od 600 MHz do 40 GHz – w tym wszystkie pasma wykorzystywane przez technologię 5G.

Skuteczność w zakresie częstotliwości 5G

Technologia 5G wykorzystuje dwa zakresy częstotliwości:

• FR1 (600 MHz – 6 GHz) – w Europie pasma z zakresu 700 - 2600 MHz oraz 3,3–3,8 GHz (3GPP n78),
• FR2 (24 GHz – 40 GHz) – w Europie pasmo 24,25–27,5 GHz (3GPP n258)

Materiały YSHIELD zapewniają wysoką skuteczność tłumienia w obu tych zakresach. Potwierdzają to publikowane  charakterystyki – szare obszary oznaczone jako „5G” na wykresach obrazują skuteczność ekranowania w zakresach FR1 i FR2.
